スクリューポンプ 430-5

オイル空気式自吸式

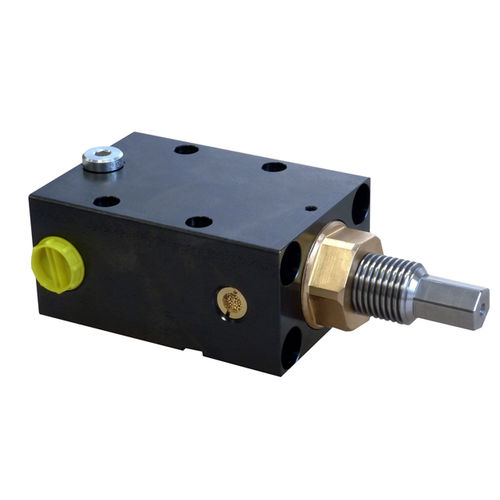

ブロックハウジングまたはねじ込みボディハウジング付きスクリューポンプ オイル供給のない小型クランプシステムでは、圧力発生用にスクリューポンプを組み込むことができます。ハウジングには2つのバリエーションがあります。ブロックハウジングとG1/4ねじポートまたはマニホールド接続のスクリューポンプとねじハウジングのスクリューポンプです。 スピンドルをねじ込むと流体が圧縮されます。クランプシステム内の圧力が上昇します。動作圧力に達すると、クランププロセスが実行され、ワークがクランプされます。スピンドルのネジを緩めると、圧力が減少します。クランプシステムはクランプを解除し、ワークを再び解放します。 特別な機能 外部給油のない小型クランプシステムに最適 工具を使用したスピンドル作動が可能 コンパクト設計 標準ポンプと特殊設計が可能 重要な情報 スクリューポンプに作動油を注入するには、スピンドルをねじ込む必要があります。その後、注入ポートから作動油を注入し、再度スピンドルのネジを緩めてください。クランプシステムに気泡が混入すると圧力が低下する恐れがあるため、気泡が混入しないようにしてください。充填後、クランプシステムを完全に排気する必要があります。そのためには、ベントスクリューを最も高い位置に設置する必要があります。 スクリューポンプとクランプエレメントはクローズドシステムを形成します。接続された部品はすべて、受動的な状態で漏れないようにしなければなりません。スクリューポンプのストローク量は、全容量の60～70％程度までしか使用できません。つまり、スピンドルを端までねじ込むべきではありません。
