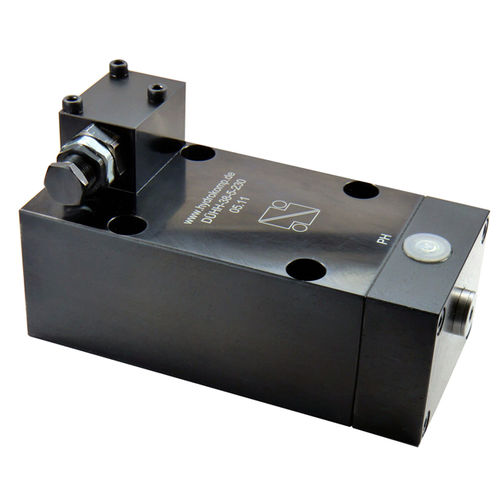

油圧圧力マルチプライヤ 460-3

ハイドロリックインテンシファイア、ブロックハウジング付き 増圧器は油圧を一定の比率で増加させます。この方法により、例えば、低圧の機械油圧システムを、より高い圧力で利益を得ることができる消費者に使用することが可能になります。増圧は、2つのピストン表面積の間の固定比率によって達成されます。つまり、二次圧力は一次供給圧力によって制御されます。 一次側供給圧力によって制御できることを意味します。 統合シーケンスバルブで調整された既定の最低圧力に達すると、増圧ピストンが作動し、システムの作動圧力が3.85倍に上昇します。これにより、オイル量は重要ではなくなります。もう一つの利点は、増圧器にピストンの振動運動が必要ないことです。そのため、コンポーネントの摩耗が少なくなります。また、より高い出口圧力が即座に得られます。 運転条件 高圧範囲では、必要な容積がインテンシファイアの内部容積を超えてはなりません。高圧レンジの監視には、圧力計の使用をお勧めします。また、最適な機能を保証するために、フィルターメッシュが最大10 µmの圧力フィルターの使用をお勧めします。10 µm の圧力フィルターの使用をお勧めします。フィルターは、インテンシファイアの低圧ポートPNに接続する必要があります。 インテンシファイアを使用する前に、油圧システムを完全に排気する必要があります。流体がベントポートZからハウジング内に侵入しないことを確認してください。侵入する恐れがある場合は、シンターフィルタを取り外し、代わりにベントラインをG1/4ネジポートに接続することができます。
