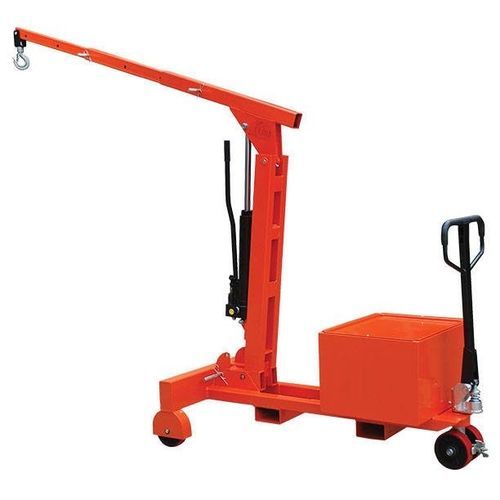

750 kgショップクレーン SCH series

油圧式伸縮自在均衡式

製品概要
カウンターバランス式工場用クレーン。カウンターバランス式工場用クレーンは、手動操作の油圧式床置きクレーンで、重い荷物を持ち上げて位置決めするために設計されており、障害物周辺での到達距離拡大と作業性の向上を実現します。後方のカウンターウェイトシステム（バラスト付）を使用して荷重をバランスさせるため、前脚が作業領域を妨げることなくブームをより伸ばせます。

主な特長

• 手動カウンターバランス床置きクレーン、550 kgおよび750 kgのモデル（SCH05、SCH075）
• 伸縮式テレスコピックブーム：930 mm〜2080 mmの可変リーチ
• ブームの伸長に応じて揚程能力が変化し、安全な運転を確保
• ブーム完全伸長時の最大揚程：2750 mm
• ダブルアクション油圧ポンプ（定格1000 kg）により初期の揚程作業を短縮
• 360°回転フックにより柔軟な荷重位置決めが可能
• 前脚の干渉を避ける後方カウンターウェイト設計
• フォークスリーブ装備でフォークリフトによる移動が容易
• 後方バラスト（カウンターウェイト）付属

能力表（製品別）
i-LIFT NO. | Model No. | 能力 kg (lb.) | ブーム長さ 925 mm 時の最大荷重 (kg(lb.)) | ブーム長さ 1210 mm 時の最大荷重 (kg(lb.)) | ブーム長さ 1500 mm 時の最大荷重 (kg(lb.)) | ブーム長さ 1800 mm 時の最大荷重 (kg(lb.))
SCH05 | SCH05 | 550 (1210) | 550 (1210) | 450 (990) | 350 (770) | 250 (550)
SCH075 | SCH075 | 750 (1650) | 750 (1650) | 500 (1100) | 380 (836) | 260 (572)

詳細

• 後方カウンターウェイト設計により前脚が作業エリアを妨げない
• テレスコピックブームは障害物を回避しつつリーチを拡張可能
• ダブルポンプにより初動の揚程時間を短縮
• ワークショップ、メンテナンス施設、拡張リーチが必要な産業用途に適合
• 製品仕様書は製品ページからダウンロード可能

技術仕様

• Series: SCH Series
• モデル: SCH05 (550 kg), SCH075 (750 kg)
• 定格容量: SCH05 — 550 kg (1210 lb); SCH075 — 750 kg (1650 lb)
• テレスコピックブームのリーチ: 930 mm〜2080 mmで調整可
• 最大揚程（ブーム完全伸長時）: 2750 mm
• 油圧システム: 定格1000 kgのダブルアクションポンプ
• フック: 360°回転式
• カウンターウェイト: 後方バラスト付属
• フォークスリーブ: フォークリフト搬送用に装備
• ブーム長さごとの容量（モデル別の例）: SCH05 — 925 mm: 550 kg (1210 lb), 1210 mm: 450 kg (990 lb), 1500 mm: 350 kg (770 lb), 1800 mm: 250 kg (550 lb); SCH075 — 925 mm: 750 kg (1650 lb), 1210 mm: 500 kg (1100 lb), 1500 mm: 380 kg (836 lb), 1800 mm: 260 kg (572 lb)
