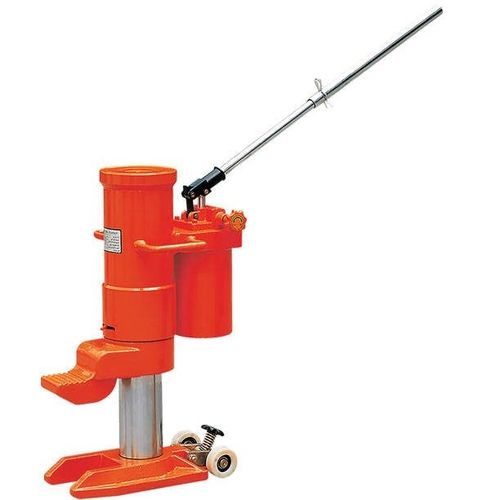

爪付きジャッキ HM series

油圧式5トン15トン

製品概要
HMシリーズの油圧トウジャッキは、低床かつ高荷重の産業用途向けに設計されたコンパクトな油圧式荷揚げ工具です。HM50、HM100、HM250の三機種があり、容量はそれぞれ5,000 kg、10,000 kg、15,000 kgで、機械の据付・保守・位置決め作業に適しています。スチール製の堅牢な構造にエポキシ塗装を施し、放出ねじにより荷降ろしを制御します。ポンプレバーは180°回転し狭い作業空間での操作が可能です。トウ（足部）およびヘッドの両方で荷揚げでき、任意の姿勢で使用可能。HM250は移動用キャスターを装備しています。

詳細

• トウジャッキ（3容量）：5,000 kg (HM50)、10,000 kg (HM100)、15,000 kg (HM250)
• 堅牢でコンパクトなスチール構造
• 表面保護のためのエポキシ塗装
• 安全で制御された下降を実現する放出ねじ
• 狭所での柔軟な操作を可能にする180°回転ポンプレバー
• 低床での重量物リフティング向けに設計
• トウおよびヘッドの両方でリフト可能；任意の姿勢で使用可
• HM250は可搬性向上のためキャスター付

仕様表
i-LIFT NO. | Model No. | Capacity kg(lb.) | Lifting Range of Foot mm(in.) | Lifting Range of Head mm(in.) | Max. Lever Force kg(lb.) | Net Weight kg(lb.)
— | HM50 | 5000 (11000) | 25-230 (1-9) | 368-573 (14.5-22.6) | 38 (83.6) | 25 (55)
— | HM100 | 10000 (22000) | 30-260 (1.2-10.2) | 420-650 (16.5-25.6) | 40 (88) | 35 (77)
— | HM250 | 15000 (33000) | 58-273 (2.3-10.7) | 505-720 (19.9-28.3) | 40 (88) | 102 (224.4)

技術仕様

• 容量：5,000 kg (HM50)、10,000 kg (HM100)、15,000 kg (HM250)
• リフト範囲（足部）：HM50：25–230 mm (1–9 in)、HM100：30–260 mm (1.2–10.2 in)、HM250：58–273 mm (2.3–10.7 in)
• リフト範囲（ヘッド）：HM50：368–573 mm (14.5–22.6 in)、HM100：420–650 mm (16.5–25.6 in)、HM250：505–720 mm (19.9–28.3 in)
• 最大レバーフォース：HM50：38 kg (83.6 lb)、HM100：40 kg (88 lb)、HM250：40 kg (88 lb)
• 正味重量：HM50：25 kg (55 lb)、HM100：35 kg (77 lb)、HM250：102 kg (224.4 lb)
• 構造：堅牢でコンパクトなスチールフレーム
• 仕上げ：表面保護用エポキシ塗装
• 安全性：放出ねじによる制御された下降
• 操作性：狭所での使用に適した180°回転ポンプレバー
• 汎用性：トウおよびヘッドでのリフトが可能；任意の姿勢で使用可
• 可搬性：HM250はキャスター付
