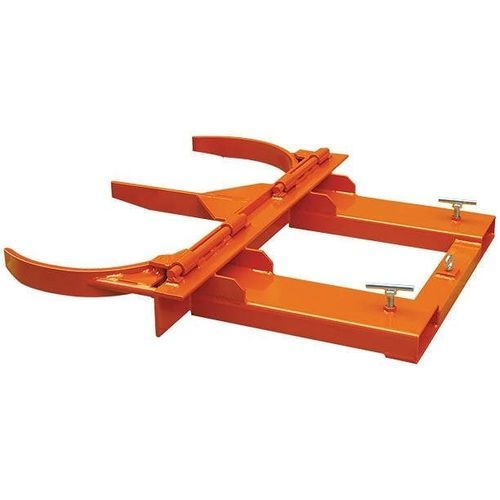

手動式ドラムリフター DG series

フォーク把持具付きフォークリフト搭載用

製品概要
DG-Series Gator Grip ドラムグラブは、フォークリフトのフォークに取付けて使用するドラム搬送用アタッチメントです。標準フォークにスリップオンし、手締めネジで固定します。油圧・電源の接続は不要で、オペレーターは運転席に座ったままドラムの吊り上げ、運搬、据え付けが可能です。荷重により自動的に締付けが行われ、フォークを下げると自動的に解放されます。

DG20 の詳細

• リム付き鋼製ドラム 440 kg 対応
• 220 L のドラムを2本搬送可能
• フォークスリーブ：175 x 60 mm
• 垂直位置での積み重ねに適合
• フォークを下げると自動的にドラムが解放
• 電源不要の簡単操作
• フォークへ固定するための締付けネジ装備

DG30 の詳細

• リム付き鋼製ドラム 440 kg 対応
• 構成により220 L のドラム1本または2本を搬送
• フォークスリーブ：135 x 55 mm（表中はポケット135 x 50 mm）
• 垂直位置での積み重ねに適合
• フォークを下げると自動的にドラムが解放
• 電源不要の簡単操作
• フォークへ固定するための締付けネジ装備

技術表
i-LIFT NO. | Model No. | 能力 kg (lb) | ドラム容量 L (gal) | フォーク開口 mm (in) | フォークポケット / スリーブ mm (in) | 全体寸法 mm (in)
- | DG20 | 440 | 220 | 623 | 175×60 | 1170×1096×192
- | DG30 | 440 | 220 | 623 | 135×50 | 1082×710×141

仕様

• シリーズ：DG-Series Gator Grip Forklift Drum Grab
• 操作：フォーク取付け方式；フォークに差し込み手締めネジで固定；油圧・電気接続不要でドラムを吊り上げ・運搬・据え付け
• 構造：ヘビーデューティー鋼構造
• 自動締付け：ドラム荷重により確実に締付けられ、据え付け時（フォーク降下）に自動解除
• 対応：単一ドラム、二連ドラム、鋼製ドラム、プラスチック／ポリドラム
• DG20 – 能力：440 kg；ドラム容量：220 L；フォーク開口：623 mm；フォークポケット / スリーブ：175 x 60 mm；全体寸法：1170 × 1096 × 192 mm
• DG30 – 能力：440 kg；ドラム容量：220 L；フォーク開口：623 mm；フォークポケット / スリーブ：135 × 50 mm（スリーブ 135 × 55 mm）；全体寸法：1082 × 710 × 141 mm
• 特長：垂直積み重ねに最適；簡単な手動操作；フォーク固定用締付けネジ付き
