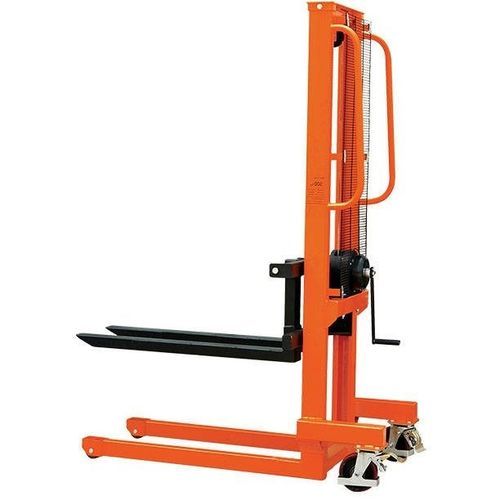

手動式スタッカートラック WS series

起立型輸送用ハンドリング用

製品概要
WS 手動ウインチスタッカーは、パレット、箱、木箱、袋、小型パレットの取り扱いに適した、コンパクトでメンテナンスフリーの昇降装置です。WS シリーズは着脱式プラットフォームと着脱式高さ延長フレームを備えており、床面からラック、バン、トラックへの積み下ろしで台車（サックトラック）としても使用できます。

主な特長

• 手動ハンドクランク式ウインチ昇降機構
• 高精度な高さ調整
• コンパクトでメンテナンスフリーな設計（油圧シリンダー/油不要）
• 着脱式プラットフォームおよび着脱式高さ延長フレーム
• ラック、バン、トラックへの積載・降しでサックトラックとして使用可能
• 容量別モデル：500 kg（WS50）および1,000 kg（WS100）

型式と仕様
i-LIFT NO. | Model No. | 容量 kg(lb.) | 揚程 mm(in.) | 前荷重ローラー mm(in.) | 操舵輪 mm(in.) | 正味重量 kg(lb.)
— | WS100 | 1000 (2200) | 1500 | Ø80 x 94 | Ø150 x 50 | 182
— | WS50 | 500 (1100) | 1560 | Ø80 x 47 | Ø150 x 40 | 146

技術仕様

• シリーズ: WS
• 設定型式: WS50、WS100
• WS50 容量: 500 kg (1100 lb); 揚程: 1560 mm; 正味重量: 146 kg
• WS100 容量: 1000 kg (2200 lb); 揚程: 1500 mm; 正味重量: 182 kg
• 前荷重ローラー: WS100 Ø80 x 94 mm; WS50 Ø80 x 47 mm
• 操舵輪: WS100 Ø150 x 50 mm; WS50 Ø150 x 40 mm
• 揚降機構: 手動ハンドクランク式ウインチ
• 設計: コンパクトでメンテナンスフリー（油圧シリンダー/油不要）、着脱式プラットフォームおよび着脱式高さ延長フレーム
