ピッキング システムラック COMPATTA

貯蔵用倉庫食品産業用マルチ貯蔵

概要

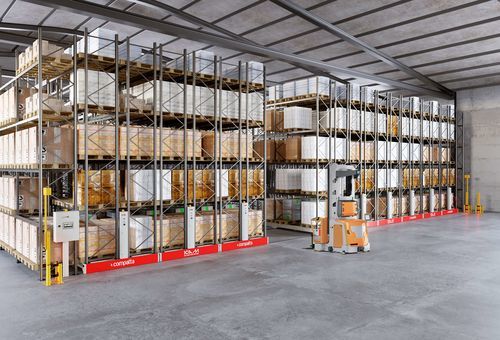

COMPATTAは、重量物や大型物の集約保管用に設計されたコンパクト化可能な移動式棚システムです。床面に組み込まれたレール上を走行する移動ベースに取り付けられた棚により構成される半自動倉庫で、駆動機構によりベースが移動します。移動ベースを動かすことで資材へのアクセス通路が開き、オペレーターはベース上のボタンまたは無線リモコンで通路を開閉できます。

動作方法
典型的な操作手順は以下の通りです：

• オペレーターのログイン（オプションのタブレット、RFID、またはユーザー名／パスワード入力による）。
• 管理システムでの資材検索または要求。
• 専用デバイス／ボタンによる移動承認。
• 移動ベースの駆動による選択通路の開放。
• オペレーターによる取り出しまたは格納作業；作業終了時の解放とログアウト。

安全性と制御
入口やサービス通路沿い、移動ベース上に配置された光電バリアは、人や障害物を検知した場合に即座に移動を停止します。各移動は、主電気盤上または各移動ベース搭載の操作盤上のボタンによる操作承認が必要です。

主な利点

• スペース最適化：従来システムと比べて占有面積を40%以上削減。
• 容量増加：同一面積での保管容量を80%以上向上可能。
• 高いアクセス性と選択性。
• 既存の棚の再利用が可能。
• 特に冷凍環境におけるエネルギーコストの削減。
• モジュール式設計で段階的な拡張が可能。

主な用途
中低回転品のパレット保管倉庫；中間倉庫や出荷倉庫；形材、コイル、長尺物や不定形物の保管；-30°Cまでの冷凍環境での保管。冷凍環境を含む、さまざまな寸法・重量のパレットや製品に適します。

取扱荷姿

• パレット
• 長尺物
• コイル／ロール
• コンテナ／箱

搬送と連携
床面に組み込まれたレール上を移動するベースの走行をモータで駆動；ベース上のボタンや無線リモコン（Relax、Lux、Picking システム）で操作します。バーコードリーダーやRFIDリーダーとの統合により資材の識別・トレーサビリティが可能です。

ソフトウェア
ICONはCOMPATTAを管理するWebベースのソフトウェアです。多言語・マルチマシン対応のアプリケーションで、一般的なWMSやERPとの連携を想定して設計されています。応答速度が速く、経路処理の最適化とユーザーごとの権限付与を提供します。

特長／技術仕様

• システム：移動式ラックに基づくコンパクト化可能な半自動倉庫。
• 移動ベース：長さ最大70 m。
• 最大積載：最大48 t（構成による最大容量）。
• 設計：モジュラー構造、拡張可能、耐震オプションあり。
• 安全性：出入口フロントおよび通路沿いの光電バリア；動作承認スイッチ。
• 制御：床面内蔵レール上のモータ駆動；ベース上ボタン、無線リモコンまたはタブレット（オプション、RFID対応）による操作。
• オプションインタフェース：バーコードリーダー、RFID；リモコン管理（Relax、Lux、Picking）。
• ソフトウェア：ICON、Webベース、多言語・マルチマシン対応、WMS/ERP連携；タッチコンソールおよびWindowsベースのGUIを備えたユーザーインタフェース。
• 稼働環境：通常環境および冷凍環境に対応（-30°Cまで）。
• スペース／容量の利点：従来の棚に比べて空間節約>40%、容量増加は80%超が可能。
