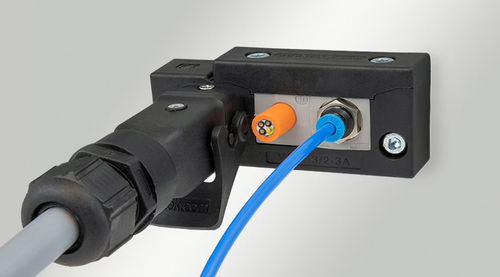

モジュラーリレーインターフェイス MIS series

は、端末処理済ケーブルを配線する分割形ケーブルエントリーでありながら産業用角形コンクタ3Aまたは4Aも一緒に複合できる製品です。サイズ3Aまたは4Aの産業用コネクタを直接フレームに嵌合できます。ケーブル径1～15mmを配線でき、EN 62444に準拠したストレインリリーフ機能を満たしています。 このケーブルエントリーフレームは、枠となるフレーム（3A/4Aソケットインサート用ハウジング）、キャップ、2個のネジとロックレバーで構成されています。それに対してプラグ側は、3A/4Aピンインサート用ハウジングとケーブルグランド、ケーブル径6～12ｍｍ用のM20またはケーブル径13-18mm用のM25 、で構成されています。MISは多数のメーカーが販売しているCE準拠のインサートと互換性があります。 ケーブル用グロメットは、フレームへ滑り込ませると自動的しっかりと嵌めあいます。すべてを組み込んだら、上蓋をネジで締め付けます。その後、プラグコネクタを嵌合しロックレバーで固定します。非嵌合時には、プラグコネクタ用に保護キャップを用意しています。ただし、このキャップは別途購入が必要です。 産業用角形コネクタとケーブルエントリーの複合により、それぞれの取付用カットアウトとそのスペースを小さくできます。 フレーム背面に一体化されたガスケットにより保護等級IP65を満たします。2つ穴グロメットを使用したアプリケーションでもIP65を達成しています。オプションの保護キャップはIP54です。 この製品はいつくかタイプがあります：鉄ネジまたはステンレススチールネジ。筐体固定穴にM4ブッシングの有無。ご希望の組み合わせについてお問い合わせください。
