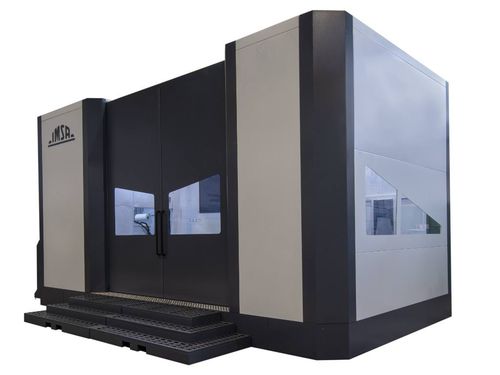

CNC穴あけ-研磨マシン MF1600 S2

コラム型回転テーブル5軸

ガンドリル＆フライス盤IMSA MF1600S2は、金型製造業界における最大30トンまでの金型メーカーのニーズに応えるために設計されました。MF1600S2は、重厚な電縫溶接構造で、並進テーブルと横可動コラムのT型マシンコンセプトを採用しています。 直径3600mmの金型が機械構造内で回転できます。テーブルは3000mmの横移動(X軸)と無限位置の回転移動(B軸)を持つ。 360°のテーブル回転と30°～15°の主軸台傾斜により、単角および複合角（5軸加工）の直交加工が可能。 4面加工：MF1600S2は、長い横方向移動と、高い積載能力とコンパクトなサイズを兼ね備えたテーブルを備えています。これらの特長により、1つのワークセットアップで4面加工が可能です。 同じ主軸台上に配置された2つの独立した加工ユニットが、フライス加工とガンドリル加工を行います。IMSA機械の特徴であるこの独立軸システムは、ドリル加工からフライス加工への切り替えをわずか8秒で行うことができ、人手を必要としません。 ミーリングユニット：MF1600S2は、ISO50マシニングスピンドル、35 kW、6.000 rpm、334 Nm（S1）、液冷モータを搭載。 オプションで、異なる容量の ISO50 工具収納装置を利用できます。 ディープホールドリル加工：1回の加工で最大1600 mmの穴あけが可能。穿孔方法：ガンドリル。最適なドリル径範囲：5-32 (40) mm。ガンドリルスピンドル：15 kW (S1)、4200 rpm。 特定のIMSA機能が深孔加工を制御。 ガンドリルユニットは、主軸台構造上に強固に配置された6つのキーアライメントポイントを備えています。
