保持バルブ、ダブルチェックバルブ、
最大230 BAR、G1/4またはマニホールドタイプ、HYDRAULICおよびPNEUMATIC
バルブはワンピースハウジングで構成され、したがって繰り返し取り付け可能です。
— スクリューインとマニホールドの取り付け
— シンプルなカウンター輪郭
— 3-230 barからの作動圧力
— 完全に密閉
— 油圧および空気圧およびその他の流体に使用可能

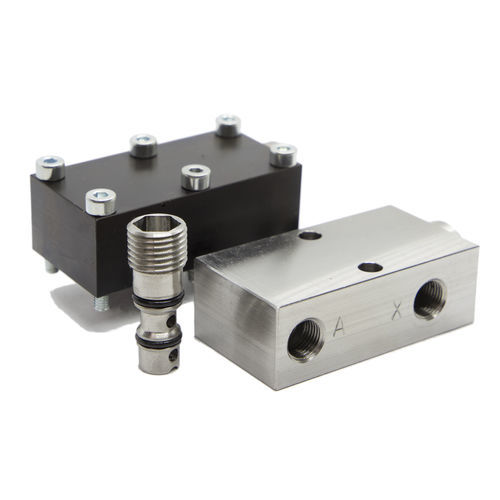

これらのパイロット式チェックバルブは、スクリューイン
(G1/4) およびマニホールド取付け (フランジ) バージョンで入手できます。
バルブはねじ込み方向に遮断されます()。 A-> P
加圧が中止されると、
チャネル内の設定圧力が維持されることを意味します。 A
パイロット圧力で、バルブは X
逆方向に対して開けることができ、からのメディアリターンは A->P
保証されます。
一般的に
、取り付け寸法と公差
を遵守する必要があります。
最大許容流量
を超えないようにしてください。
最大圧力は、
圧力ピークでも超えてはいけません。 これは、
アキュムレータ回路などの流れ方向の突然の負荷に特に必要です。
取り付け:
ねじ込み式バルブは、
正面の停止まで完全にねじ込む必要があります。
インサート寸法をチェックする必要があります。
ねじ込みバルブは、指定された
六角ソケットで取り付ける必要があります。 WS9
アルミニウムなどのより柔らかい素材でも、両方のバルブ
を使用できます。
---
