回転式カルーセル Carrousel pour cosse

手動

概要

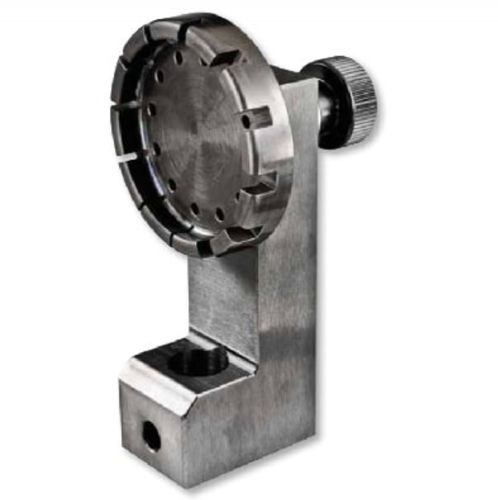

圧着端子の引張（抜け）試験用に設計された圧着端子用カルーセル。操作が簡単で、試験中はサンプルを確実に固定します。

主な機能
容量：最大5 kN（他の容量は要望に応じて対応）。電線上の圧着部の迅速な試験が可能。カルーセル機構により、電線径の切替えを素早く行えます。

対応電線径

• 0.8 mm
• 1.0 mm
• 1.2 mm
• 1.6 mm
• 2.0 mm
• 2.4 mm
• 3.0 mm
• 3.2 mm
• 4.0 mm
• 4.8 mm
• 5.0 mm
• 6.4 mm

付属品およびオプション
より大径対応やリング端子対応のモデルも用意可能。ワイヤの反対側を保持するために、第二のクランプまたはジョーが必要です。一般的なオプション：手動ジョー、自動締付ジョー、ワイヤ・ケーブル用グリッピングシステム。

用途
電線上の圧着端子の引張／抜け試験、品質管理および圧着の検証。

仕様 / 技術データ

• 定格容量：最大5 kN（他は要望に応じて）
• 試験種類：圧着端子の引張（抜け）試験
• 対応電線径：0.8; 1; 1.2; 1.6; 2; 2.4; 3; 3.2; 4; 4.8; 5; 6.4 mm
• 機構：径切替え用回転カルーセル
• 固定：第二のクランプ／ジョーが必要（手動ジョーまたは自動締付ジョー、ワイヤ／ケーブル用グリップシステム）
• 安全性：試験中、試料を確実に保持
• 操作性：簡単、迅速な試験
