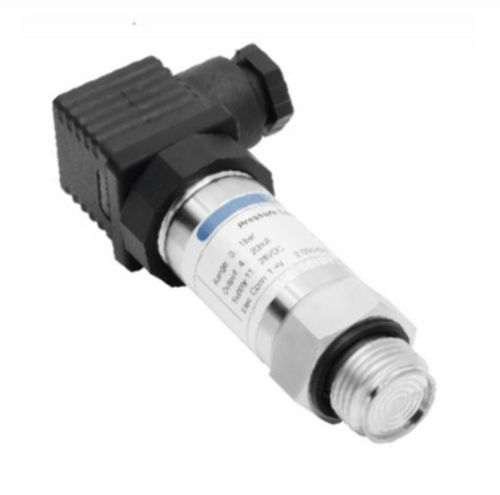

相対圧力トランデューサー CP02

絶対ピエゾ抵抗型メンブレン

概要
産業用圧力トランスミッタ CP02。絶対圧、ゲージ（相対圧）、シールド（密封）ゲージの各バージョンを用意。-1…0 bar から 0…1000 bar までの圧力測定に対応。アナログ出力で、保護等級 IP65 の筐体を備えた産業用途に適合します。

主な特長

• 測定範囲：-1～0 bar … 0～1000 bar
• 圧力タイプ：ゲージ、シールドゲージ、絶対圧
• プロセス接続：M20x1.5 オス（その他の接続は要請に応じて対応）
• 非直線性：フルスケール（FS）0.5%
• 筐体保護等級：IP65

性能と環境条件

• 誤差およびドリフト：
  • ゼロ点温度ドリフト：≤ ±0.05% FS/°C (≤1 bar); ≤ ±0.03% FS/°C (>1 bar)
• • スパン温度ドリフト：≤ ±0.05% FS/°C (≤1 bar); ≤ ±0.03% FS/°C (>1 bar)
• • 長期安定性：最大 ±0.3% FS/年
• 温度：
  • 使用温度：-30 °C ～ 80 °C；バリアント：-10 °C ～ 60 °C (Exia)；-20 °C ～ 60 °C (Exd)；-10 °C ～ 70 °C (ケーブル)
• • 保存温度：-40 °C ～ 120 °C；ケーブルバリアント：-20 °C ～ 85 °C
• • 温度補償範囲：0 °C ～ 50 °C

電源と出力

• 電源：11–28 V DC（2線式 4–20 mA バージョン）、11–28 V DC（3線式 0–5 V、1–5 V、0–10 V バージョン）、特定信号向けに 3.3 V / 5 V DC
• 出力信号：4–20 mA（2線式）；0–5 V、1–5 V、0–10 V（3線式）；0.5–2.5 V または 0.5–4.5 V（3線式 オプション）
• 負荷：≤ (U-11) / 0.02 Ω（2線式）；≥ 10 kΩ（3線式）
• 電気的出力：DIN43650 コネクタまたはケーブル（1.5 m）

備考
校正証明書付きでの供給が可能（CP02 用の COFRAC オプションあり）。
