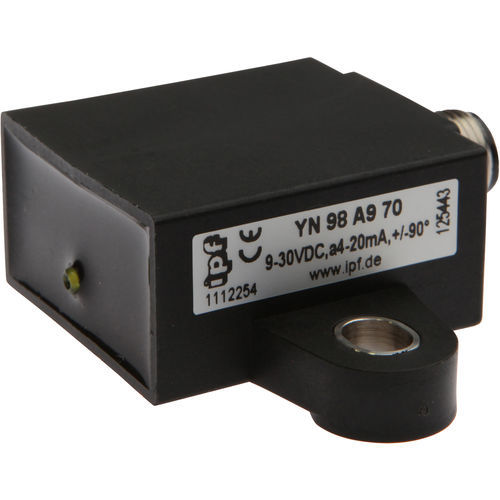

単軸傾斜計 YN98A970

デジタルアナログ機械式

センサー傾斜、75x53x22mm、-90～90°、DC9～30V、-40～85℃、4～20mA、コネクターM12、PA 6.6（合成）。 傾斜センサ - 傾斜センサ ロータリエンコーダは、回転運動をデジタル出力信号に変換し、後続の評価電子機器で処理できるようにする装置です。当社のエンコーダはすべて、光学式スキャニングの原理に基づいて動作します。デバイスの内部にはパルスディスクがあり、エンコーダによっては、光学システムによって走査される一意の（絶対）または反復的な（増分）線分目盛りが付いています。エンコーダーの軸が回転すると、パルスディスクが回転し、それに伴って光学系に対応するサンプリング信号が発生する。これは最終的にエンコーダ固有の出力信号（マルチターン、RS422など）として内蔵電子機器に実装されます。多くのアプリケーションで専門的に設置するために、シャフトカップリングや取り付けブラケットやフランジ用の弾力性のあるベースが使用されています。さらに、エンコーダシャフトは、様々なデザインとサイズの測定ホイールやピニオンを装備することができます。典型的なアプリケーションは、ベンディングマシンの角度測定、ベルトシステムの長さ測定または巻線システムの速度測定が含まれています。 電気的特徴 定格電圧(DC) 9 - 30V ピン数 4 電気接続方式 コネクタ M12 プログラマブル いいえ 相互接続可能な通信機器 無 無負荷電流 35mA アナログ出力の種類 4 mA ... 20 mA 短絡保護 なし 逆極性保護 なし 認証 Z軸 機械的特徴 傾斜角 -90 - 90° センサー幅 22,5mm センサー長 52,8mm ケーブルインフィード アンテン
