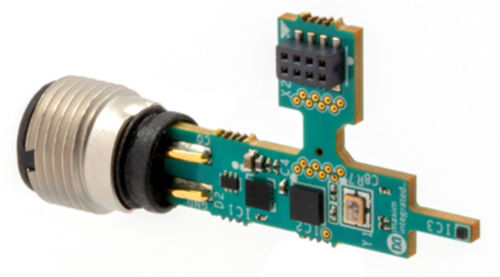

デジタル温度センサ MAXREFDES173

IO-LinkUSBM12コネクタ

MAXREFDES173#は、-40℃から+85℃までの優れた温度精度を提供する、完全な高精度、IO-Link®、ローカル温度センサのリファレンスデザインです。産業用フォームファクタで構築されたこのデザインは、I2Cインターフェースを備えたMaxim Integrated® MAX31875デジタル温度センサを利用しています。 MAX31875は、-50℃～+150℃の温度範囲で動作し、-40℃～+145℃の温度を±1.75℃以上の精度で測定します。この温度センサは、0℃から+70℃までのより正確な温度変換（±1.0℃）を行います。 Renesas RL78（R5F10E8EALA）マイクロコントローラは、MAX31875温度センサとMAX14827A IO-Linkデバイストランシーバとの間のインタフェースとなります。RL78マイクロコントローラは、-40℃から+85℃で動作します。3.3Vおよび5Vレールは、MAX14827A内の2つの統合LDOレギュレータによって生成され、必要な外部コンポーネントの数と必要な回路面積が削減されます。MAX31875とMAX14827Aはともに低消費電力デバイスであり、このリファレンスデザインは、低い熱放散で最小限の電力を消費することが可能です。さらに、両方のマキシム製品はウェハレベルパッケージ（WLP）であるため、MAXREFDES173#は全体のフットプリントが小さくなっています。 このセンサは、IQ2 Development™ IO-Linkデバイススタックを利用して、IO-Linkバージョン1.1対応のあらゆるマスタと通信します。ボードにはオス型 M12 コネクタがあり、標準 M12 ケーブルを使用して準拠した IO-Link マスターに接続できます。MAXREFDES173#を任意のIO-Linkマスタに接続して、簡単に評価できます（たとえば、iqLink® USB IO-Link Masterと関連ソフトウェアなど）。 特徴 -IEC 61131-9 準拠 -IQ2開発用IO-Linkスタック -IO-Linkバージョン1.1準拠
