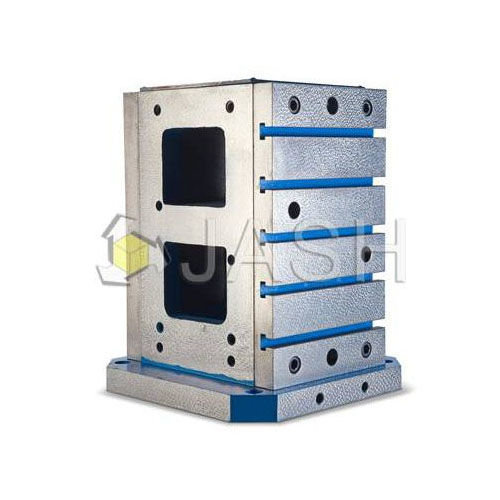

ツーリングブロック(パレット取り付け)は、作業中の精度の維持に重要な役割を果たします。 ブロックは同時に、コンポーネントを垂直面に正確に保持するための複数の面を提供します。 これにより、水平マシニングセンタでの加工が容易になり、作業中の動きを防止できます。 当社のツーリングブロックの特殊な構造は、複数のセットアップを排除することでダウンタイムを低減します。 テーブルにインデックスを付けるたびに、新しいコンポーネントを持つ新しい面が得られます。 これにより、ダウンタイムが短縮されます。
パレット取り付けツーリングブロックにより、複数のフィクスチャプレートのロードとアンロードを同時に行うことができます。これにより、全体的なセットアップ時間を短縮できます。 ツーリングブロックは、水平ボーリングマシン、フライス盤、水平ジグミルなどの部品の垂直クランプにも適用されます。カスタム要件については、ツーリングブロックの大手メーカーおよびサプライヤであるJASHにお問い合わせください。
顕著な特徴は、
グレードFG:210の 220(GG25/F T25 / 35-Aに相当)に準拠した、ストレス緩和された平方近粒灰色の鋳鉄から作られています。 リクエストに応じて、より高いグレードを用意しています。
表面仕上げは、機械加工/手製スクラップされたバリエーションです。
異なる機能を持つ複数の固定具プレート(パレット)の取り付けに適しています。
ボトムベースは、機械パレットに固定/クランプするためのカウンターボーリング穴で利用できます。 同じのカスタム見積もりをリクエストしてください。
作業面は平らで、正方形で平行に、300mm (12インチ) 以上 25ミクロン (0.001インチ) 以内です。
フライドツーリングブロックには、ユーザー自身のマシニングセンターでの最終仕上げ加工用の余分な金属も用意されています。 これは、リクエストに応じて利用可能です。
必要に応じて特別な機能も提供できます。
---
