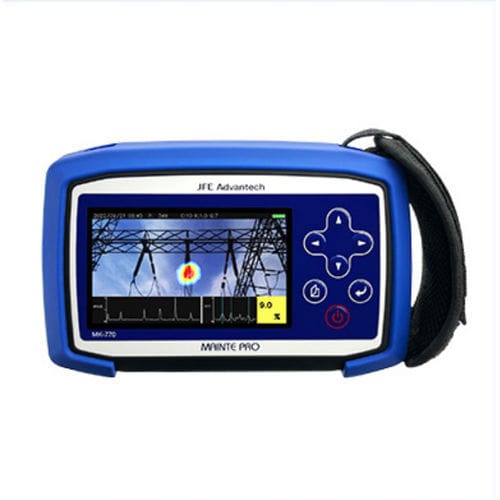

マイクロホンアレイカメラ MK-770A

音響産業用漏検知

概要
超音波によるリアルタイムの音響イメージングシステムで、エア／ガス漏れと部分放電の検出を行います。騒音のある現場環境下での運用を想定し、現地診断、漏えい量の推定、エネルギー損失評価を支援します。

2025年モデル（改良版）

• 漏えい計算の強化：推定漏えい量の精度向上。
• バックグラウンドノイズのフィルタリング：高度なアルゴリズムでデータを解析し誤検知を低減。

エアリーク・放電ビューワー MK-770A

• 超音波アレイセンサーによりエア／ガス漏れと部分放電を同時計測できる機能。
• リアルタイムの音響イメージングで音源の視覚的な局所化が可能。
• 画像・動画の保存機能により報告書作成や解析を支援。
• 携帯用の収納ケースなどポータブル運用に対応。

エア／ガスリークビューワー MK-750STA

• ノイズキャンセル処理を備えたコンパクト機。省エネ対策や装置診断に対応。
• 漏えい推定機能：おおよその漏えい量を算出し損失コストを明確化。

エア／ガスリークビューワー MK-750STA-R

• 最小構成で軽量、MK-750STAと同等の検出性能を保持。
• 携帯性と簡易点検に最適化されたモデル。

エアリークチェッカー MK-730Air

• 漏えい量の目安を示す携帯型チェッカー。
• 超音波測定で±8°の指向性を確認し音源を特定。
• レーザーポインターで音源位置表示。
• 測定データを記録しUSB経由でPCへ簡単転送。
• イヤホン出力で発生音の確認が可能。

マルチチェッカー MK-730

• 配管の漏えい検査、回転機械の異常、受配電設備の放電検出を一台で統合。
• ±8°の指向性とレーザーポインターにより音源を表示。
• データ記録およびUSB転送、イヤホン出力で再生確認が可能。

部分放電および絶縁診断（MK-720シリーズ、PD SCAN、UHF PD Detector）

• 高圧設備の絶縁劣化評価のための活線下での部分放電検出に対応する携帯機器。
• 非接触で放電が発生する超音波信号を指向性を持って検出。
• PD SCAN：アイコン表示による自動診断、小型でカメラ・QRコード記録搭載。
• UHF PD Detector：広帯域PD解析（100 kHz–70 MHz、150 MHz–1000 MHz）に対応し複数センサーでPRPD表示が可能。

ビデオ / イメージング
製品群はリアルタイム音響イメージングと検出手順の検証に使えるデモ動画を含み、現地レポート作成を支援します。

特長 / 技術仕様

• 検出原理：騒音環境に適した超音波／音響イメージング（Acoustic Camera）。
• 漏えい推定：漏えい量推定と損失コストの定量化機能。
• ノイズ対策：ノイズキャンセルおよびバックグラウンドノイズフィルタリングアルゴリズム。
• 部分放電検出：PD検出・解析対応モデル（MK-770A、MK-720シリーズ、UHF PD Detector）。
• 携帯性：軽量なポータブル構成（MK-750STA-R、MK-730Air/MK-730等）。
• 測定補助：音源同定用レーザーポインター（MK-730Air、MK-730）。
• データ保存：画像／動画キャプチャと測定データのUSB転送。
• 可聴監視：イヤホン出力による現地での音確認。
• 角度精度：超音波測定での±8°スポット確認（MK-730Air、MK-730）。
