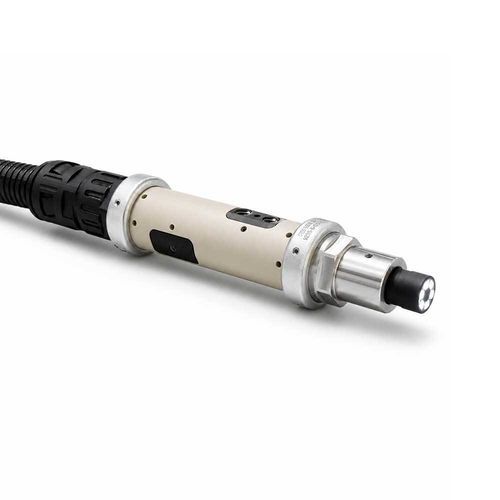

寸法測定装置 PROMAC-X

概要
PROMAC-Xは、押出機シリンダーや材料シリンダーなどの円筒形プロセス部品の内径摩耗、腐食、偏芯（オーバリティ）、表面欠陥を測定する高精度装置です。摩耗量を定量化し、損傷箇所を特定し、残存使用寿命を評価して予知保全を支援します。プラスチック、化学繊維、ゴム加工設備の内壁摩耗モニタリングに適しています。

押出機シリンダーの予防点検
PROMAC-Xは、定期メンテナンス時の予防的なシリンダー摩耗診断向けに設計されています。プロセス部の完全分解は不要で、スクリューを抜き、シリンダーを清掃・冷却した状態で測定できます。従来の分解方式より点検時間と労力を削減します。測定中は内径プロファイルを取得し、摩耗深さ、腐食箇所、偏芯変化、異常な付着物を検出します。得られたデータにより、運転継続の可否、保守計画、寿命延長の判断が可能です。

シリンダーの摩耗状態
検出される通常の摩耗タイプ：

• 摩耗（アブレーション）
• 腐食

異常摩耗の例：

• 付着／摩擦（材料の付着による異常表面）

SOLUTION
電子センサー
ボアプロファイルと局所欠陥を捉えるための固定位置による4点測定。

測定範囲
内径検査範囲：Ø25 - Ø50 mm
カスタマイズ可能な検査径：Ø50 - Ø450 mm

測定出力とレポート
摩耗図やカラーコード化されたマップを含む自動検査レポートを生成し、迅速な評価を可能にします。

カラーコード化された摩耗領域

• 緑 = 摩耗許容内
• 黄 = 警告、公差に近い
• 赤 = 摩耗領域、シリンダー／ライナー交換

注意事項
二軸・単軸の押出機シリンダーおよび類似の円筒状プロセス機器向けに設計されています。スクリューを取り外し、シリンダーが清掃・冷却されていれば完全分解せずに測定できます。

仕様／技術データ

• 電力： <0.5 kW
• 電源：24 VDC
• 外形寸法：Ø20 mm × 150 mm
• 総重量：0.5 kg（測定ヘッド）
• 精度：±0.01 mm
• 軸方向分解能：3–5 mm
• 測定効率：30分以内
• 動作温度：<50 ℃
• 内径状態要求：清潔で滑らか
