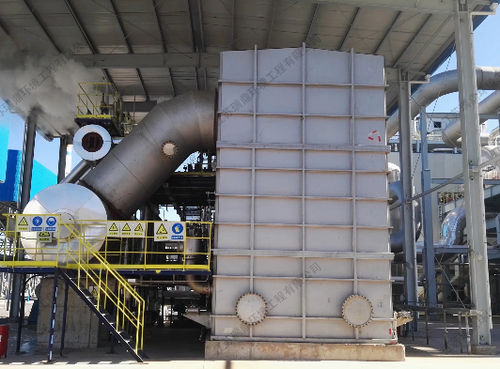

熱酸化装置

再生COV削減用化学工業用

蓄熱式熱酸化装置RTORegenerative Thermal Oxidizer は、大気汚染防止のための産業用設備であり、揮発性有機化合物VOC、有害大気汚染物質HAP、その他の産業プロセス由来の排ガスを処理するために用いられます。 RUIDING が設計する蓄熱式焼却炉は、波動・液相の相乗処理や高効率な廃熱回収システムと組み合わせることができ、NOx 排出量の低減を実現します。独自の連続逆燃焼ベッド構造により、固形分や不純物を含む排ガスに対しても長期安定運転が可能です。 原理 RTO は、断熱構造の炉体と、高温耐熱セラミック蓄熱材で充填された蓄熱室から構成されます。運転時には、汚染された排ガスがまず蓄熱室に導入され、セラミック媒体によって予熱された後、酸化燃焼室に入ります。ガスが蓄熱層を通過する過程で急激に昇温し、燃焼室内で酸化反応が起こり、汚染物質は CO₂ と水蒸気に分解され、多量の熱エネルギーが放出されます。 高温で浄化されたガスは第2の蓄熱層を通過して排出され、その際に熱はセラミック蓄熱材に蓄えられます。次のサイクルでは流れ方向が反転し、蓄えられた熱により新たに流入する排ガスが予熱されます。吸気・排気・パージ経路を周期的に切り替えることで、酸化炉内の流れ方向が入れ替わり、「予熱 → 酸化 → 蓄熱 → 放熱」の工程が連続的に行われます。 特長 高温火炎ゾーンを持たない無炎燃焼燃焼騒音が低く、炉内温度分布が均一であるため、浄化効率が向上し、炉体寿命の延長にもつながります。 PLC による自動燃焼制御自動化レベルが高く、運転が安定し、安全性・信頼性に優れています。 高効率蓄熱・熱交換蓄熱室にはセラミック材を用いた段階的な直接熱交換方式を採用し、均一な昇温と高い伝熱効率を実現します。これにより炉本体をコンパクト化でき、設備コスト、設置面積、土木・据付費用を大幅に削減します。 三室蓄熱システムRUIDING の RTO は革新的な三室蓄熱構造により、高い放射温度・圧力、迅速な昇温、優れた低温域熱交換性能、燃焼ガスの顕熱最大回収を実現し、高い熱効率と低い排ガス温度、顕著な省エネ効果をもたらします。 高度な分析・エンジニアリングラボ最先端設備を備えた工学解析ラボを有し、各種有害廃棄物の重要パラメータを分析・評価することで、お客様のニーズと廃棄物特性に適した専用ソリューションを提供します。
