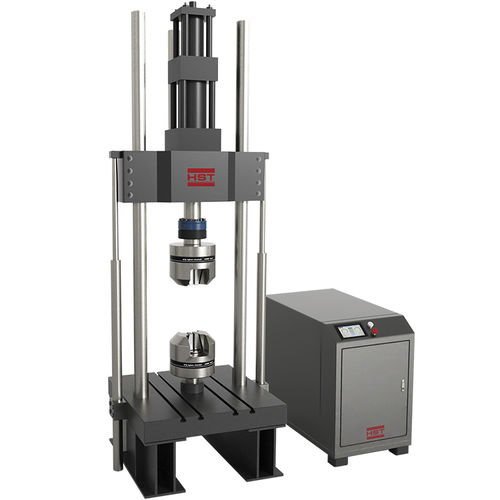

疲労試験用ベンチ HST-HFT series

機械式強度圧縮

アクチュエータが上に配置され、tタイプのステージが下部に配置され、閉じたフレーム構造が形成されます。 フレームには剛性が高く、反発はなく、安定性が良好です。 応用： これは、主に金属および非金属材料の静的および動的機械的特性を検出するために使用されます。張力、圧縮、張力張力、圧縮圧縮、張力圧縮、高サイクル疲労、ローサイクル疲労、亀裂の成長、骨折の靭性、その他のテストなどの機械的検査を実現し、Sine波、三角波、正方形の波などのさまざまな波形出力を実現することができます。 仕様 最大動的力 ±50kn ±100kn ±250kn ±500kn 最大静的力 50kn 100kn 250kn 500kn 負荷範囲 2％-100％fs マシンの精度をテストします 静的適応精度：±0.5％動的負荷精度：±1％ アクチュエータの動的ストローク 150mm 変位測定範囲 0～150mm（±75mm） 変位測定解像度 0.001mm 変形兆候相対誤差 ±0.5％ 正弦波テスト頻度 標準：0.01〜30Hz;オプション：0.01～50Hz; 0.01～100Hz（静圧サポートシリンダー） 垂直テストスペース 1000mm 1000mm 750mm 750mm 列間の有効距離 533mm 533mm 760mm 760mm メインフレームの剛性 3×108 マシンフレームサイズ 990x1000x2555mm 864x1000x3574mm マシンフレーム重量 1200kg 1200kg 油圧フィクスチャの同軸性 5％ 電源 AC 380V±10％、50Hz
