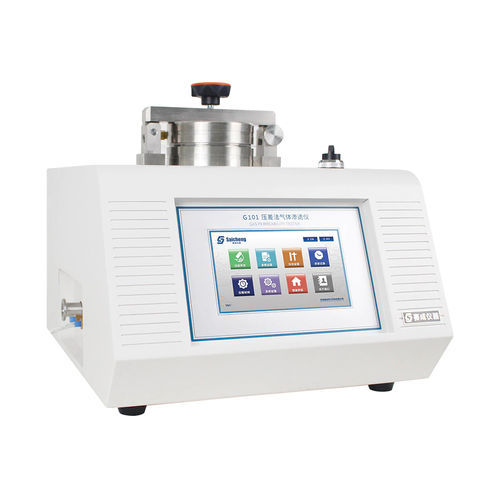

ガス浸過性試験機 G101

フィルム用梱包用紙用

G101ガス透過度試験機は、差圧法に基づいており、プラスチックフィルム、複合フィルム、高バリア材、シート、金属箔の透過度および透過性の測定に専門的に適用されます。

製品の特徴

• グラフィカルユーザーインターフェースGUIを備えた7インチのカラータッチスクリーン。
• 1回の操作で、試料のガス透過率、溶解係数、拡散係数、および透過係数を測定できます。
• 高精度な圧力センサーにより、測定システムの高い精度と再現性が確保されています。
• 本装置には、比例モード、時間モード、インテリジェント判定モードの3つの試験モードがあります。
• 高透過率試験の要件に合わせて、試験範囲を拡張することが可能です。
• 空圧式試験片グリップにより、試験片の滑りを防止し、試験データの精度を確保します。
• 本装置は高精度センサーを採用しており、酸素、二酸化炭素、窒素、空気、ヘリウムをはじめ、水素やメタンなどの危険な可燃性ガスオプションを含む様々なガスの試験が可能です。
• 高精度温度制御システムオプションにより、周囲温度から95°Cまでの温度を±0.1°Cの精度で精密に制御できます。
• 迅速な校正のための基準フィルムにより、正確かつ汎用性の高い試験データが得られますオプション。
• 本装置には、SAICHENG社の最新操作ソフトウェアが搭載されており、ユーザーフレンドリーなインターフェース、インテリジェントなデータ処理、厳格なユーザー管理、安全なデータ保存、電子署名などの機能を備えています。
• マイクロプリンターおよび標準USBインターフェースを装備しています。

試験原理
予備処理済みの試験片をガス拡散セルに設置し、2つのチャンバー間に密閉されたバリアを形成する。まず低圧側のチャンバーを排気し、続いてセル全体を排気する。その後、排気された高圧側のチャンバーにガスを導入し、2つのチャンバー間に一定の圧力差を生じさせる。ガスは、高圧側から低圧側へと試験片を通過する。低圧側の圧力変化を監視することで、試験片のガス透過性およびその他のバリア特性を測定することができる。

試験規格
Gシリーズのガス透過度試験機は、多くの国内および国際規格に準拠しています

ISO 15105-1、ISO 2556、ASTM D1434、JIS K7126-1、GB/T 1038-2000、YBB 00082003

用途
本装置は、以下の材料のガス透過率測定に適用可能です
主な用途
フィルム
プラスチックフィルム、紙・プラスチック複合フィルム、共押出フィルム、アルミ蒸着フィルム、アルミ箔、アルミ箔複合フィルム、ガラス繊維・アルミ箔複合フィルムなど。

シート
PP、PVC、PVDCシート、金属箔、ゴムパッド、シリコンウェハー、その他のシート材など。

その他の用途
有害ガス
CH4、H2などの可燃性・爆発性ガスの透過性を試験します。

技術仕様
項目 仕様フィルム試験

• 試験範囲0.05 50,000 cm³/m²・24h・0.1MPa標準体積600,000 cm³/m²・24h・0.1MPa以上拡張体積
• 試験片数1
• 真空分解能0.05 Pa
• 試験室の真空度
• 温度範囲周囲温度 95°Cオプション5 95°Cオプション
• 温度精度±0.1°C
• サンプルサイズΦ95 mm
• 試験面積33.18 cm²
• 試験ガスO2、N2、CO2など供給範囲外
• 試験圧力0.1 MPa 0.15 MPa
• ポートサイズФ6 mm PUチューブ
• 装置寸法400 mm幅× 450 mm奥行× 420 mm高さ
• 電源AC 100240V 50/60Hz現地の要件に合わせて変更可能
• 正味重量30 kg

構成
標準構成本体、専用ソフトウェア、485通信ケーブル、マイクロプリンター、サンプルカッター、濾紙サンプラー、真空グリース、真空ポンプ、高速定量用濾紙

オプション部品コンピュータ、基準フィルム、真空ポンプ用オイル、酸素減圧弁、水浴温度制御装置冷却機能付き、温度制御装置

注1. 本装置のガス供給ポートはΦ6 mmのPUチューブです。
2. ガス供給については、お客様ご自身でご用意いただく必要があります。

ご注意済南サイチェンは、製品の性能および機能の革新と向上に常に取り組んでおります。そのため、技術仕様は予告なく変更される場合があります。済南サイチェンは、最終的な解釈および改訂の権利を留保します。
