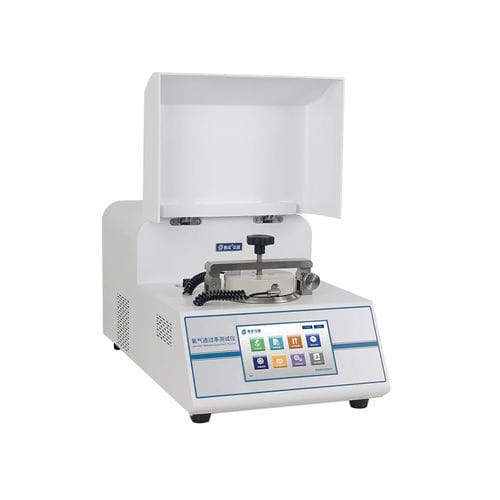

酸素透過率試験機 S401

合成物用OTRフィルム用

S401酸素透過率試験機は、電量式センサー法に基づいて製造されており、食品、医薬品、医療機器、消費財、電子産業などで使用されるプラスチックフィルム、複合フィルム、シート、紙、その他の包装材料など、中高バリア性材料の酸素透過性を試験するのに適しています。

製品の特徴

• グラフィカルユーザーインターフェースGUIを備えた7インチのカラータッチスクリーン。
• 本装置は、クーロメトリックセンサー法に基づいて設計・製造されており、ASTM D3985の要件を満たしています。
• 高精度なクーロメトリックセンサーにより、OTR測定システムの高い精度と再現性が確保されています。
• 高精度温度制御システムオプションは、10°C60°Cの範囲内で、最大±0.1°Cの精度で温度を精密に制御できます。
• 迅速な校正用の基準フィルムにより、正確かつ汎用性の高い試験データが得られますオプション。
• 本装置には、SAICHENG社の最新操作ソフトウェアが搭載されており、ユーザーフレンドリーなインターフェース、インテリジェントなデータ処理、厳格なユーザー管理、安全なデータ保存、電子署名などの機能を備えています。
• マイクロプリンターおよび標準USBインターフェースを装備しています。

試験原理
予備処理済みの試験片を試験セルに固定し、試験片の片側には酸素または空気を、もう片側には高純度窒素を流します。酸素分子は試験片を透過して窒素側に到達し、電量式センサーへと運ばれます。センサーは酸素濃度を分析し、酸素透過率やその他の要因を算出します。

試験規格
本試験装置は、DIN 53380-3、JIS K7126-2-B、GB/T 19789、GB/T 31354、YBB 00082003-2015など、多くの国内および国際規格に準拠しています。

用途
基本的な用途プラスチックフィルム、プラスチック複合フィルム、紙・プラスチック複合フィルム、ジオメンブレン、共押出フィルム、アルミ蒸着フィルム、アルミ箔、アルミ箔複合フィルムなど。
その他の用途プラスチックボトル、パウチ、コート紙カートン、真空パック、金属製3ピース缶、化粧品用プラスチックパッケージ、歯磨き粉用ソフトチューブ、ゼリーやヨーグルトのカップなど。

試験パラメータ
フィルム試験

• 試験範囲0.05 200 cm/(m・日)標準
• 0.05 28,800 cm/(m・日)オプション標準面積 50 cm
• 分解能0.001 cm/(m・日)
• 温度範囲10 60°C
• 温度精度±0.1°C

パッケージ試験オプション

• 試験範囲0.00025 1 cm/(pkg・日)標準
• 0.00025 144 cm/(pkg・日)オプション
• 分解能0.0001 cm/(pkg・日)
• 温度範囲周囲温度 60°Cオプション
• 温度精度±0.1°C

技術仕様

• 試験片数1個
• サンプルサイズ97 mm × 97 mmカスタマイズ可能
• サンプル厚さ3 mm以下
• 試験領域50 cm
• 試験ガス99.5% 酸素供給範囲外
• キャリアガス99.999% 窒素供給範囲外
• ポートサイズ1/8インチ 金属チューブ
• 装置寸法370 mm幅× 700 mm奥行× 300 mm高さ
• 電源AC 100240V 50/60Hz現地の要件に合わせて変更可能
• 正味重量36 kg

構成
標準構成本体、マイクロプリンター、専用ソフトウェア、ネットワークケーブル、ダイヤモンド型サンプラー、真空用グリース、1/8インチ金属チューブ、窒素用減圧弁

オプション部品コンピュータ、基準フィルム、酸素用減圧弁、容器試験装置、容器温度制御装置

注1. 本装置のガス供給ポートは1/8インチの金属チューブです。
2. 酸素供給ポートはΦ4 mmのPUチューブです。
3. ガス供給については、お客様ご自身でご用意いただく必要があります。

ご注意済南サイチェンは、製品の性能および機能の革新と向上に常に取り組んでおります。そのため、技術仕様は予告なく変更される場合があります。済南サイチェンは、最終的な解釈および改訂の権利を留保します。
