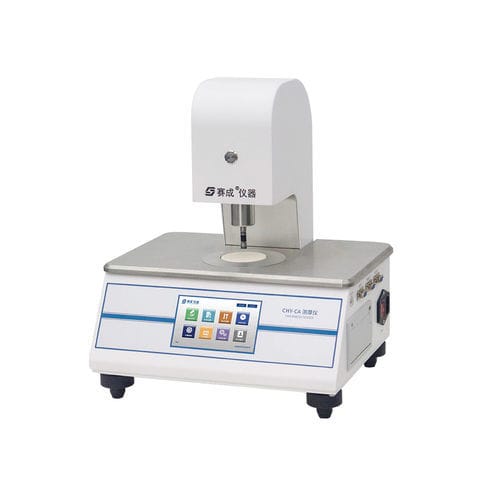

厚さ試験機 CHY-CA

紙とカートンフィルム用布用

CHY-CAは、機械的接触方式を採用した高精度の厚さ測定器であり、フィルム、シート、紙、段ボール、繊維製品、不織布、固体断熱材などの厚さを測定するために使用できます。

製品の特徴

• 接触面積および測定圧力の設計において規格を厳格に遵守し、各種の非標準カスタマイズにも対応しています。
• 測定中に測定ヘッドが自動的に昇降するため、手動操作に起因するシステム誤差を効果的に回避します。
• 自動モードと手動モードの2つの測定モードを備えており、ユーザーが自由に選択できます。
• オプションのオートサンプラーに対応しており、サンプリング間隔、測定点数、サンプリング速度などの関連パラメータ設定が可能です。
• 最大値、最小値、平均値、標準偏差などの分析データをリアルタイムで表示します。
• システムの校正に標準ゲージブロックを使用することで、試験精度とデータの一貫性を確保しています。
• マイコン制御、LCDディスプレイ、メニュー式インターフェース、およびPVC製操作パネルを採用しており、ユーザーの操作やデータ確認が容易です。
• 標準のUSBインターフェースにより、システムとコンピュータ間の外部接続およびデータ転送が容易です。

試験規格
本試験機は、以下の多くの国内および国際規格に準拠しています

ISO 4593、ISO 534、ISO 3034、ASTM D374、ASTM D1777、ASTM D6988、TAPPI T411、JIS K6250、JIS K6783、JIS Z1702、BS 3983、 BS 4817、GB/T 6672、GB/T 451.3、GB/T 6547

用途
基本的な用途
プラスチックフィルム、シート、ダイアフラム
紙および板紙
箔およびシリコンウェハー
金属板
繊維および不織布例紙おむつ、生理用ナプキン、その他のシート状製品
固体電気絶縁材料
拡張用途
5mmおよび10mmの拡張試験範囲

技術仕様

• 試験範囲02 mm標準。06 mm、10 mmオプション
• 分解能0.1 μm
• 試験圧力17.5±1 kPaフィルム、50±1 kPa紙、100±1 kPa紙
• 接触面積50 mm²フィルム、200 mm²紙。注フィルム用または紙用のプレスフットを1つ選択してください。カスタマイズも可能です。
• 試験片送り間隔0 1000 mmオプション
• 試験片送り速度0.1 99.9 mm/s
• 試験圧力0.4 0.6 MPa供給範囲外
• ポートサイズФ6 mm PUチューブ
• 装置寸法340 mm幅× 340 mm奥行× 400 mm高さ
• 電源AC 100240 V 50/60 Hz現地の要件に合わせて変更可能
• 正味重量17 kg

構成
標準構成本体、マイクロプリンター、標準ゲージブロック

オプション部品専用ソフトウェア、485通信ケーブル、測定ヘッド、カウンターウェイト、自動供給装置

注1. 本体のガス供給ポートはΦ6 mm PUチューブです。
2. ガス供給設備はお客様でご用意いただく必要があります。

ご注意済南サイチェンは、製品の性能および機能の革新と向上に常に取り組んでおります。そのため、技術仕様は予告なく変更される場合があります。済南サイチェンは、最終的な解釈および改訂の権利を留保します。
