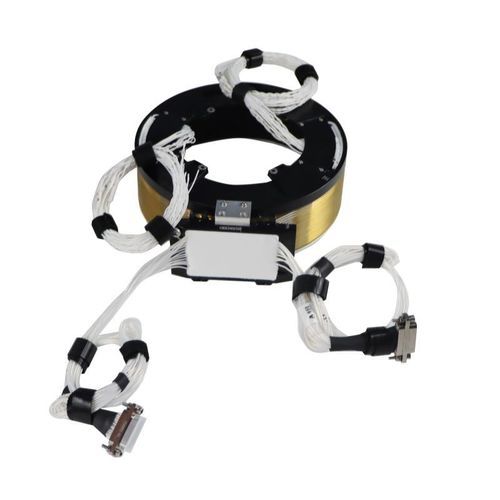

電動式スリップリング

2パーツ航空産業用アルマイト処理されたアルミ製

簡単な説明
分割式導電スリップリング（航空宇宙グレード）、電源／信号統合26チャネル、質量合計<500 g。航空機グレード材料を採用し、黒色陽極酸化による耐食処理を施しています。動作温度は-40°C〜+125°Cで、衛星アンテナや太陽電池追尾などの回転伝送用途に適しています。

製品詳細
航空宇宙システムでは、極端な温度変動、腐食性環境、真空など下で長期間にわたり安定した電力・信号伝送を維持し、指向／追尾動作の精密さを損なわないことが求められます。本製品はこれらの要件に対応するため設計された26チャネル分割式導電スリップリングです。コンパクトかつ超軽量の設計を実現しています。

分割構造と軽量化用の溝を採用し、外径134 mm、長さ42 mmに抑えつつ26チャネルの伝送機能を確保しています。総質量は<500 gで、航空宇宙プラットフォームの厳しい質量・容積制約に適合します。作動トルクは<0.2 N·mで、精密駆動機構に余分な負荷を与えず滑らかな回転を実現します。

構造部は航空機グレード材料を使用し、表面は黒陽極酸化の耐食処理を施しており、高温・低温・高湿度・腐食環境に耐性があります。電気的には電源と信号を分離して配線し、信号チャネルはツイストペア設計によりEMIを低減して信号精度を維持します。接触抵抗変動は≤10 mΩ、絶縁抵抗および耐電圧は航空宇宙基準に適合し、回転機器向けの長期安定な電力・信号伝送を提供します。

技術パラメータ

• 総チャネル数：26チャネル
• 外形寸法（外径）：134 mm
• 長さ：42 mm
• 総質量：<500 g
• 作動トルク：<0.2 N·m
• 定格電流 – グループA 電源：3チャネル × 5 A（28 V）
• 定格電流 – グループA 信号：6チャネル × 1 A（5 V、ツイストペア）
• 定格電流 – グループB 電源：6チャネル × 3 A（6 V）
• 定格電流 – グループB 信号：10チャネル × 1 A（6 V、ツイストペア）
• 接地リング：1チャネル × 2 A
• 動作電圧（電源）：0–28 VAC/VDC
• 接触抵抗変動：≤10 mΩ
• 絶縁抵抗（リング間、リング-ハウジング）：≥100 MΩ @ 250 VDC
• 耐電圧（リング間、リング-ハウジング）：250 VAC @ 50 Hz、60 s、1 mA
• 動作温度：-40°C〜+125°C
• 主要材料：航空機グレード材料
• 表面処理：黒陽極酸化（耐食処理）

仕様 / 技術特性

• チャネル：電源および信号を統合した26チャネル。
• コンパクト寸法：外径134 mm、長さ42 mm。
• 超軽量構造：分割設計と軽量化溝により総質量<500 g。
• 低作動トルク：<0.2 N·mで滑らかな回転と精密駆動への低負荷を実現。
• 電源配分：グループA 電源 — 3チャネル × 5 A（28 V）；グループB 電源 — 6チャネル × 3 A（6 V）；接地リング — 1チャネル × 2 A。
• 信号チャネル：ツイストペア設計；グループA 信号 — 6チャネル × 1 A（5 V）；グループB 信号 — 10チャネル × 1 A（6 V）。
• 動作電圧（電源）：0–28 VAC/VDC。
• 電気的信頼性：接触抵抗変動 ≤10 mΩ；絶縁抵抗 ≥100 MΩ @ 250 VDC；耐電圧 250 VAC @ 50 Hz、60 s（1 mA）。
• 環境範囲：動作温度 -40°C〜+125°C；高湿度、腐食性、真空環境に適する。
• 材料と仕上げ：航空機グレード材料、黒陽極酸化による耐食仕上げ。
