製品概要

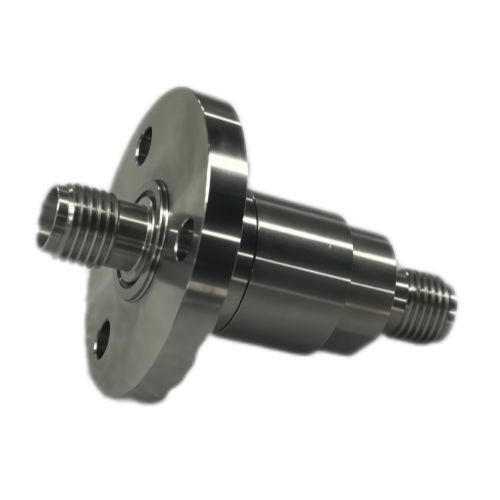

この単一チャネルのロータリージョイントは、DC–18 GHz帯域で固定部と回転部の間のRF信号伝送を確実に行うために設計されています。レーダー、衛星地上局、マイクロ波試験プラットフォーム、防衛システム向けに設計されており、ステンレス製ボディ、長寿命の機械特性、インターフェースや環境要件に合わせた非標準カスタマイズが可能です。

主な特長

• 周波数帯域: DC〜18 GHz
• 挿入損失: ≤0.3 dB（典型値）
• VSWR: ≤1.25
• 許容電力: 最大100 W @ DC–2 GHz；50 W @ 2–8 GHz；25 W @ 8–15 GHz；20 W @ 15–18 GHz
• 回転速度: 0〜300 回転/分
• 寿命: ≥1,000万回転
• トルク: ≤0.5 N·m
• 動作温度: -40 °C〜+80 °C
• 保管温度: -55 °C〜+85 °C
• 相対湿度耐性: 最大95%
• 材質: ステンレス鋼
• 保護等級: IP41
• 試験規格: GJB150.9A-2009（湿潤）、GJB150.16A-2009（振動）、GJB150.18A-2009（衝撃）

用途

• 18 GHzまでの安定した伝送が必要な回転式レーダーアンテナシステム
• マイクロ波用無響室試験用ターンテーブル
• 衛星追尾用地上局アンテナ
• 電子戦システムの回転インターフェース
• 軍事・航空宇宙分野の通信リンク
• 回転式RFコンポーネントを含む医療画像装置
• 高周波回転プラットフォームを必要とする産業用途

品質と信頼性
各ユニットは軍用相当の環境規格で検証されており、GJB150シリーズに準拠した耐湿、振動、衝撃試験を実施しています。生産工程では厳格な品質管理と検査を行い、厳しい環境や拡張温度範囲、より高い保護等級、特定コネクタへの要求に対する非標準カスタマイズにも対応可能です。

この製品を選ぶ理由

• チャネル数、周波数、電力、機械的インターフェースのカスタマイズが可能
• 過酷な条件下での運用を想定した軍用相当の環境試験
• 寿命が長く（≥1,000万回転）メンテナンスとダウンタイムを低減
• 低損失・低VSWRで18 GHzまで安定した高周波性能を提供
• 現場での耐久性を高めるステンレス製構造

技術仕様

• 呼称: 単一チャネルロータリージョイント
• 周波数帯域: DC〜18 GHz
• 挿入損失: ≤0.3 dB（典型値）
• VSWR: ≤1.25
• 許容電力: 最大100 W @ DC–2 GHz；50 W @ 2–8 GHz；25 W @ 8–15 GHz；20 W @ 15–18 GHz
• 回転速度: 0〜300 回転/分
• 寿命: ≥1,000万回転
• トルク: ≤0.5 N·m
• 動作温度: -40 °C〜+80 °C
• 保管温度: -55 °C〜+85 °C
• 相対湿度耐性: 最大95%
• 材質: ステンレス鋼
• 保護等級: IP41
• 試験規格: GJB150.9A-2009, GJB150.16A-2009, GJB150.18A-2009
