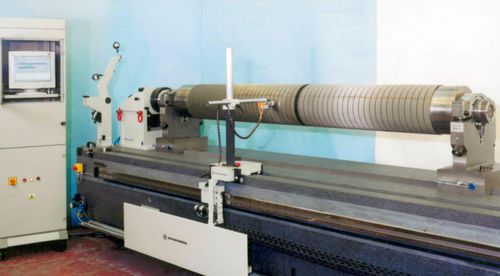

サーフェス用測定器

形状精密自動

平面ロールやコルゲートロールの振れ、表面線の形状、円筒形状の測定に使用します。テーラーメイド構造です。 構造 ワークはベアリングブロック上に配置されています。ラジアルドライブシステムにより、正確な回転と位置決めが可能です。長さプローブ付きのエアクッション・スライドは、ワークの軸と平行に配置されています。また、スライドはモーターで駆動します。測定の自動実行と測定値の記録を行います。 測定項目 >シリンダー形状 >ランアウト 技術仕様 >測定対象物の最大直径：600 mm >最大測定長さ：4200 mm
