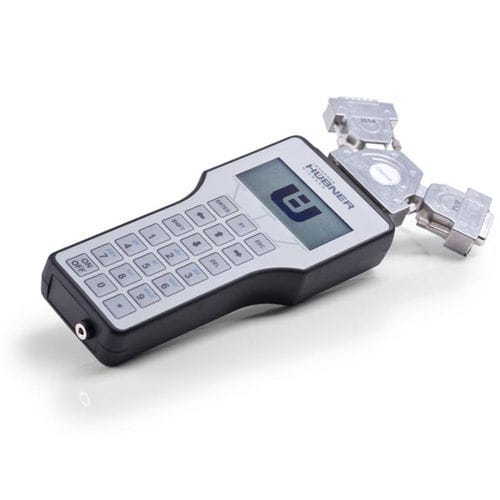

角度エンコーダー用診断用工具 EDU

差し込み式手持ち式

設置されたインクリメンタルロータリーエンコーダの機能テスト 試運転、修理、メンテナンスに幅広く使用可能 多彩な測定・試験機能 回転周波数変調を含む 説明 エンコーダ診断ユニットは、設置されたインクリメンタルロータリエンコーダの機能テストを現場で行うためのハンドヘルド型多目的測定装置です。 ディスプレイを搭載し、豊富な機能を備えています。HTL/TTL検出、パルスカウント検出、信号テスト、周波数測定、速度測定、振幅検出などの機能があります。 さらに、ロータリーエンコーダの取り付け品質を評価するための回転周波数変調測定にも適しています。 技術データ アプリケーション インクリメンタルエンコーダの機能チェック 供給電圧 12-30 VDC 信号入力 インクリメンタルエンコーダ (0 - 30 V) 周波数範囲 0 - 100 kHz 外形寸法 190 x 90 x 35 mm 表示/機能 パルスレート取得 信号トラックチェック 周波数測定 速度測定 信号振幅取得 回転周波数変調測定 対称性の測定（グラフィックおよび数値表示） 位相測定（グラフィックおよび数値表示） 納入範囲 ポータブル診断ユニットEDU プラグイン電源ユニット 充電式バッテリー（単3×3本、最大2100mAh） エンコーダタイプFG用接続ケーブル 値の保存、読み取り、表示用の追加PCソフトウェア
