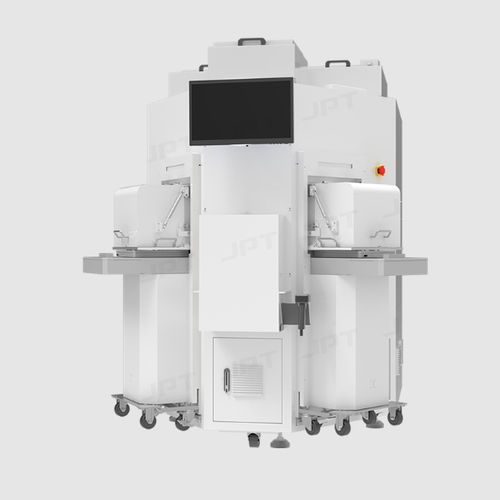

レーザーマーキングシステム

自動ウェハー用ガラス

製品概要
JPTの全自動高精度レーザーマーキング装置は、ガラス、樹脂、ウェーハ上での自動化された高精度マーキングを目的に設計されています。システムはJPTの紫外ピコ秒レーザー、ガルバノスキャナ、精密光学系を統合し、熱影響を最小限に抑えた微細で再現性の高いマーキングを実現します。

主な利点

• 広いウェーハ対応：4インチ、6インチ、8インチ、12インチ（カスタマイズ可能）をサポートし、工程の複数段階に対応します。
• 両面自動処理：表裏両面の自動認識・マーキングで工程を効率化します。
• 自動搬送：LoadPort/SMIFモジュール、エッジファインダ、ロボットハンドラにより低介入での連続運転を実現します。
• 紫外ピコ秒による超高速マーキング：熱影響領域が小さく、ウェーハの品位と歩留まりを保ちつつ鮮明なマーキングを行います。
• モジュラー設計で拡張性あり：機能追加や生産ラインへの柔軟な統合が可能です。

技術仕様

• レーザー源：紫外ピコ秒
• レーザー出力：5W / 10W
• 冷却方式：恒温水冷
• ビーム品質：M2 < 1.3
• 集光方式：ガルバノスキャナ
• スポットサイズ：< 10 μm
• 最大処理速度：1000 mm/s
• 加工精度：±20 μm
• 位置決め精度：±5 μm
• 対応ワークサイズ：4インチ、6インチ、8インチ、12インチ（カスタマイズ可）
• スループット（UPH）：35–50 pcs/時間
• 装置寸法（L×W×H）：1710 × 2200 × 2200 mm
• 制御ソフトウェア：JPT

用途・業界

• 半導体・ウェーハ製造（3Cエレクトロニクス）
• ガラス・樹脂部品のマーキング
• トレーサビリティが必要な自動化生産ライン

自動化・統合

• LoadPort/SMIFインターフェースとファクトリーオートメーション統合
• エッジ検出と自動アライメントによる信頼できる位置決め
• インラインまたはスタンドアロンでの導入が可能なモジュラー設計
