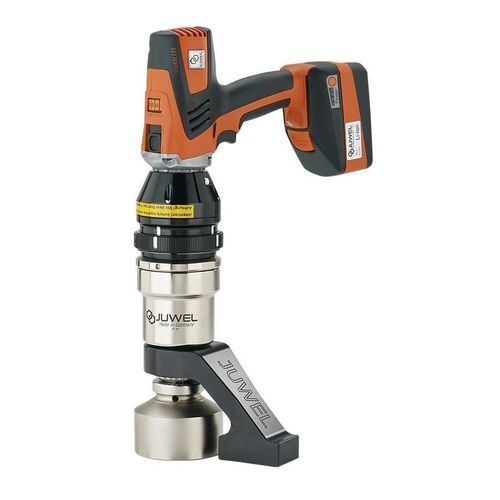

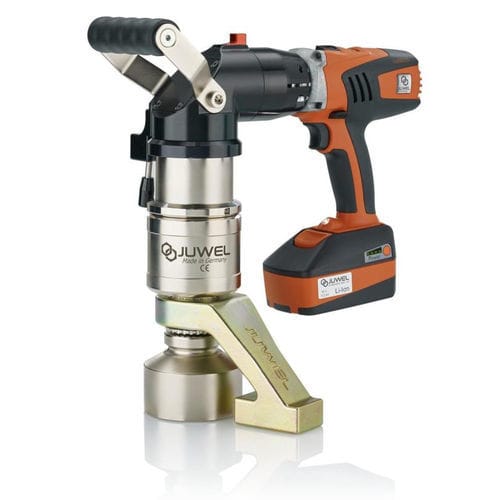

曲がったトルクレンチ TQS series

コードレス3/4"高精度

概要
JUWEL TQSシリーズの直線形コードレストルクガン。モデルにより幅広いトルク範囲（100～最大15,000 Nm）をカバーします。駆動部および4段プラネタリギアはドイツで設計・製造。機械的段階調整、ブラシレスPowerDriveモーター、リチウムイオンバッテリー、急速充電が主な特長です。

主な特長

• 100〜15,000 Nmのトルク範囲（モデルによる）、簡易な機械式トルク調整。
• 4段ギア、各15段のトルク設定（最大60段の組み合わせ可能）。
• 機械的段階調整：汚れに強く、直射日光に影響されにくい。手袋着用でも操作可能。
• メンテナンス性の高いブラシレスPowerDriveモーター。
• SafetyCell搭載のリチウムイオンバッテリー。標準は2個の充電式バッテリー付き。急速充電器で30分未満で満充電。連続締め付け用の典型容量は6 Ah。
• 電子制御による精密なトルク管理：規定トルク到達で自動停止。
• 所定の充電レベル到達時に視覚・音響による充電表示。
• モーターおよび電子部品は防塵保護。
• 駆動部・ギアは自社で100%開発・生産（ドイツ、ラインラント＝プファルツ州）。
• 高強度特殊合金と選定ベアリングにより高いギア品質と長寿命を実現。
• 高速回転で精密かつ迅速な締め付けが可能。
• 反力アーム、支持具、アダプタ等の豊富なアクセサリを社内CNCで迅速に供給。
• 一部用途ではJUWEL ReactionFreeシステムと組合せにより外部反力不要での締め付けが可能。

モデルと製品のハイライト

• TQSシリーズは、軽量で低トルク向けのモデル（例：TQS-065、TQS-095）から、堅牢な高トルクモデル（例：TQS-130、TQS-220、TQS-300）、および拡張型（TQS-1000、TQS-1500）まで揃えています。
• TQS-065：小トルク向けの軽量設計（最大650 Nm）。
• TQS-095：最大950 Nmまで対応。
• TQS-130 / TQS-220 / TQS-300：要求の厳しい締め付け用途向けの堅牢設計（TQS-300は最大3,000 Nm）。
• TQS-400〜TQS-700：高トルク時の安全な取り扱いのために追加ハンドルや軸受付きモジュラーギアを標準で備えることが多い。
• TQS-700例：強力モデル（最大7,000 Nm）。
• 新しい大容量モデル：TQS-1000（約500〜10,000 Nm）、TQS-1500（約1,050〜15,000 Nm）。

注意事項

• すべてのJUWELトルクガンは受注後に組立・校正されます。校正および試験は国際規格および社内品質手順に従って実施。
• スライディングサポート等のアクセサリは顧客仕様に合わせて製作可能です。

技術データ（表）
Type | Square drive A | Item number | Torque (Nm) | Speed 1st gear (U/min) | Speed 2nd gear (U/min) | Speed 3rd gear (U/min) | Speed 4th gear (U/min) | Weight reaction arm (kg) | Weight (kg) | Height (mm) | Length (mm) | Width B (mm)
TQS-065 | 3/4" | 62 000 065 | 100 - 650 | 8 | 16 | 36 | 70 | 0.5 | 4.75 | 264 | 380 | 55
TQS-095 | 3/4" / 1" | 62 000 095 | 100 - 950 | 7.5 | 15.5 | 35 | 36 | 0.7 | 6.8 | 283-288 | 390 / 395 | 55/75
TQS-130 | 1" | 62 000 130 | 100 - 1,300 | 4.25 | 8.5 | 20 | 39 | 1.7 | 7.2 | 275 | 380 | 75
TQS-220 | 1" | 62 000 220 | 100 - 2,200 | 2.1 | 4.2 | 9.7 | 18.5 | 1.7 | 8.2 | 307 | 420 | 75
TQS-300 | 1" | 62 000 300 | 100 - 3,000 | 2 | 4 | 8.5 | 18.5 | 1.7 | 8.3 | 307 | 420 | 75
TQS-400 | 1 1/2" | 62 000 400 | 150 - 4,000 | 1.25 | 2.5 | 5.5 | 11 | 3.5 | 10.5 | 320 | 435 | 95
TQS-500 | 1 1/2" | 62 000 500 | 250 - 5,000 | 1 | 2 | 8.5 | 18.5 | 3.5 | 12.5 | 365 | 475 | 95
TQS-600 | 1 1/2" | 62 000 600 | 350 - 6,000 | 1 | 2 | 3 | 11 | 5.5 | 16 | 355 | 455 | 115
TQS-700 | 1 1/2" | 62 000 700 | 450 - 7,000 | 0.75 | 1.5 | 3.5 | 7 | 5.5 | 16 | 355 | 455 | 115

仕様

• シリーズ：TQS（バッテリー式、直線デザイン）。
• トルク範囲：モデル毎に100〜15,000 Nm（表を参照）。
• ギアボックス：4段プラネタリギア、各段15ステップ（合計最大60レベル）。
• モーター：PowerDrive ブラシレス。
• バッテリー：リチウムイオン、SafetyCell Technology、典型6 Ah、急速充電（<30分）。
• 保護：モーターと電子部品は防塵保護。
• アクセサリ：反力アーム、支持具、アダプタ等、社内CNCでのカスタム対応が可能。
