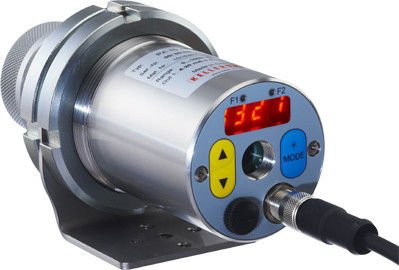

重クロム酸パイロメーター CellaCrystal PA 44

モノクロLEDディスプレイ付き°C

概要:
CellaCrystal PA 44 は結晶成長時の温度測定用に開発された光学式二色（比率）放射温度計です。校正は結晶生産向けに調整されています。ハイブリッド信号評価により測定範囲全体で常に 0.1 K 未満の高分解能を実現し、センサー構造により非常に高い長期安定性が得られます。視野内照準、レーザーパイロットライト、または内蔵ビデオカメラにより測定点への正確なアライメントが可能です。

主な特長:

• 測定範囲 750～3,000 °C
• シリコン結晶生産向け（PA 44 AF 4 / AF 5）およびシリコンカーバイド向け（PA 44 AF 7）の校正バリエーション
• 高い計測分解能を実現するハイブリッド信号評価
• 最小限の自己発熱による高い長期安定性
• 測定距離を正確に調整できる焦点調整可能な光学系
• 標準インターフェース：アナログ出力および USB/RS-485（選択モデルは IO‑Link）

バージョン / 選択モデル:

• CellaCrystal PA 44 AF 4
• CellaCrystal PA 44 AF 5
• CellaCrystal PA 44 AF 7
• CellaCrystal PA 44 AF 9

測定視野（距離 vs 視野直径）:

• 0.00 mm | 18.00 mm
• 16.00 mm | 17.39 mm
• 32.00 mm | 16.77 mm
• 48.00 mm | 16.16 mm
• 64.00 mm | 15.55 mm
• 80.00 mm | 14.93 mm
• 96.00 mm | 14.32 mm
• 112.00 mm | 13.71 mm
• 128.00 mm | 13.09 mm
• 144.00 mm | 12.48 mm
• 160.00 mm | 11.87 mm
• 176.00 mm | 11.25 mm
• 192.00 mm | 10.64 mm
• 208.00 mm | 10.03 mm
• 224.00 mm | 9.41 mm
• 240.00 mm | 8.80 mm
• 256.00 mm | 8.19 mm
• 272.00 mm | 7.57 mm
• 288.00 mm | 6.96 mm
• 304.00 mm | 6.35 mm
• 320.00 mm | 5.73 mm
• 336.00 mm | 5.12 mm
• 352.00 mm | 4.51 mm
• 368.00 mm | 3.89 mm
• 384.00 mm | 3.28 mm
• 400.00 mm | 2.67 mm

技術仕様:

• 測定範囲：AF バージョンにより 750–3000 °C のサブレンジ
• 測定原理：二色（比率）式放射温度計
• センサー：ダブルフォトダイオード
• スペクトルレンジ：0.95 / 1.05 µm
• 応答時間 t98：≤ 10 ms（サブレンジにより条件が異なる）
• 測定不確かさ：750–850 °C：6 K；850–1,500 °C：測定値の 0.35 % + 2 K；1,500–2,400 °C：0.5 % + 2 K；2,400–3,000 °C：1 % + 2 K
• 再現性：2 K
• 温度係数：0.05 %/K
• 電流出力分解能：0.2 K + 選択レンジの 0.03 %；インターフェース分解能：0.1 K；表示分解能：1 K
• レンズ / 光学バリエーション：標準 PZ 20.01（0.4 m–∞）、接近用 PZ 20.03（0.2–0.4 m）、望遠 PZ 20.06（1.2 m–∞）
• 測定視野形状：円形
• 距離比（代表）：AF 7 = 150:1；AF 5 = 140:1；AF 9 = 240:1
• アナログ出力：0(4)–20 mA 線形、切替、スケーラブル（R ≤ 500 Ω）
• アナログ入力：0–10 V
• スイッチング出力：2 × オープンコレクタ 24 V DC、≤ 30 mA；スイッチング入力：2 × 最大 24 V
• インターフェース：USB および RS-485
• 電源：24 V DC +10 % / -20 %；消費電流 ≤ 175 mA
• カメラ（カメラ搭載モデル）：ビデオ出力 Composite PAL、1 Vpp、75 Ω；視準方式：真視、レーザーパイロット、カメラ
• 表示と操作：4桁赤色 LED 表示（数字高さ 8 mm）、2 つの状態 LED、3 個のボタン
• 接続：M12 ねじ 8 ピン
• 周囲温度（動作）：0–65 °C；保管温度：-20–+80 °C
• 許容湿度：95 % r.H. 最大（結露なきこと）
• 寸法：Ø 65 mm × 220 mm（最大 277 mm）；重量：約 0.9 kg
• 筐体：ステンレス鋼 V2A (1.4305)；保護等級：IP 65 (DIN 40050)
• 付属品：CellaCrystal PA 44、接続ケーブル VK 02/A (5 m)、カメラ付きモデル用ビデオケーブル VK 02/F (5 m)、USB ケーブル VK 11/D (1.8 m)、CellaView ソフトウェア、簡易マニュアル
• 調整可能パラメータと機能（抜粋）：測定範囲、アナログ I/O のスケーリング、平滑化フィルタ、メモリ/ホールド、放射率、透過率、反射外乱放射の補償、アラーム限界とモード、ATD 機能（オプション）、線形化、電流/温度のシミュレーション、単位 °C/°F、測定チャンネル選択（二色 / 単色）
• 機能：過温度信号（内部温度 > 80 °C でアナログ出力 > 20.5 mA）、サービスシミュレーション、断続プロセス用 ATD
