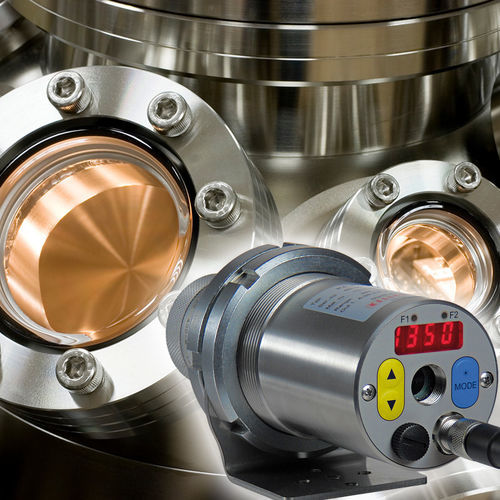

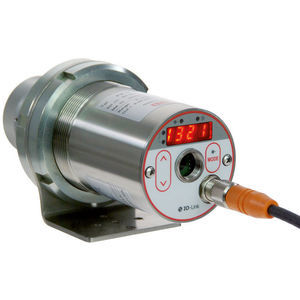

LEDディスプレイ付きパイロメーター CellaFurnace PA 46

°C°Fレーザーポインター付き

製品概要
CellaFurnace PA 46 は、真空炉および不活性ガス炉の光学式温度測定用に設計された二色（比率）ピロメータです。測定範囲が広く、全域で < 0.1 K の解像度を維持し、長期安定性に優れた測定結果を提供します。視準器、レーザーパイロットライト、オプションのビデオカメラにより測定点への精密な照準が可能です。

主な特長

• 測定範囲 900〜3200 °C
• 高温炉（真空／不活性ガス）向けに設計
• エミッシビティ影響を低減する二色（比率）測定
• 高精度のメトロロジー分解能を実現するハイブリッド信号処理
• 自己発熱が小さく長期安定性に優れる
• 焦点可変光学系と狭視野により小さな開口からの測定が可能
• 標準装備：アナログ出力および USB / RS‑485 インタフェース

測定パラメータ
測定範囲：900 - 3200 °C
センサ：二重フォトダイオード
スペクトル範囲：0.9 / 1.05 µm
応答時間 t98：≤ 10 ms
測定不確かさ：900–1500 °C：読み値の 0.35 % + 2 K；1500–2400 °C：0.5 % + 2 K；2400–3200 °C：1.0 %
再現性：2 K
温度係数：0.05 %/K
電流出力分解能：0.2 K + 選択レンジの 0.03 %
インタフェース分解能：0.1 K
表示分解能：1 K

光学バリエーション / レンズ

• 標準 PZ 20.01：焦点 0.4 m - ∞
• クローズアップ PZ 20.03：焦点 0.2 m - 0.4 m
• 望遠 I PZ 20.06：焦点 1.2 m - ∞
• 望遠 II PA 20.06：焦点 0.6 m - ∞

電気パラメータ
アナログ出力：0(4) - 20 mA（線形、切替、スケーラブル）
負荷抵抗：≤ 500 Ω
アナログ入力：0 - 10 V
スイッチ出力：2 × オープンコレクタ 24 V DC、≤ 30 mA
スイッチ入力：2 × 最大 24 V
インタフェース：USB、RS‑485
電源：24 V DC（+10 % / -20 %）
消費電流：≤ 175 mA（24 V DC 時）

カメラ / 照準オプション
ビデオ出力（カメラ付モデル）：Composite PAL、1 Vpp、75 Ω
照準オプション：スルーザレンズ視準、レーザーパイロットライト、ビデオカメラ（機種により異なる）

表示 / 操作
表示：4桁赤色LED、桁高 8 mm
状態表示：2 × LED
操作要素：3 ボタン

一般仕様
接続：M12 ねじ式 8 ピンコネクタ
使用温度：0 - 65 °C
保存温度：-20 - +80 °C
許容湿度：≤ 95 % r.H.（結露しないこと）
外形寸法：Ø 65 mm × 220 mm（最大 277 mm）
筐体：ステンレス鋼 V2A（1.4305）
保護等級：IP65（DIN 40050）
質量：約 0.9 kg

調整可能パラメータ

• 測定範囲・測定変数
• アナログ入出力のスケーリング
• 平滑化フィルタ・メモリ動作モード
• エミッシビティ・透過率
• 反射環境放射および周囲温度の補償
• アラーム接点の閾値と動作モード
• ATD パラメータ（オプション）および線形化機能
• LED 状態表示・シミュレーション機能
• 温度単位 °C/°F、測定チャネル選択
• 汚れ監視閾値、カメラ機能（装備時）

機能

• 過温度信号：内部温度 > 80 °C でアナログ出力が > 20.5 mA を示す
• サービス機能：測定値または電流信号のシミュレーション
• ATD（Automatic Temperature Detection）：不連続プロセスでの自動温度検出

納入内容

• ピロメータ本体（CellaFurnace PA）
• 接続ケーブル VK 02/A（5 m）
• ビデオケーブル VK 02/F（5 m、カメラ付モデル用）
• USB ケーブル VK 11/D（1.8 m）
• ソフトウェア CellaView、簡易マニュアル

ソフトウェア
CellaView

測定フィールド（例）
測定距離 0.00 mm : フィールド径 7.50 mm
測定距離 16.00 mm : フィールド径 7.28 mm
測定距離 32.00 mm : フィールド径 7.05 mm
... 最大 400.00 mm : フィールド径 1.90 mm
