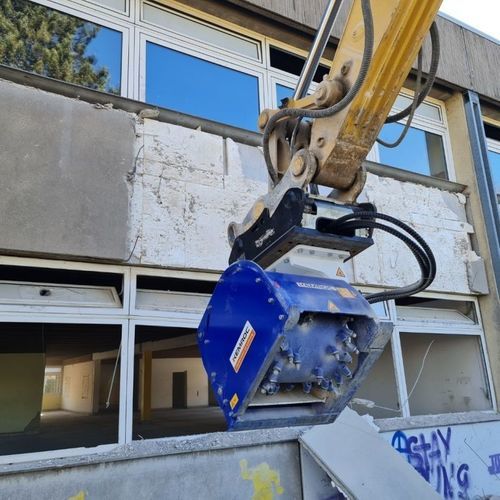

掘削機用低温フライス盤 EX 70 HDアスファルト用コンクリート用
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 掘削機用
- 応用
- アスファルト用, コンクリート用
詳細
概要
KEMROC EX パッチプレーナーは、アスファルト、コンクリート、レンガ、天然石などの表面を精密にフライスするためのアタッチメントです。機械式または油圧式の正確な深さ制御、改造可能な高トルク油圧モーター、低振動動作、統合水噴射およびオプションの吸塵接続を備えています。EX は水平・垂直・傾斜・天井面での作業が可能で、最大切削深さ190 mmまで対応し、切削面は滑らかで粒度の細かい切削物を得られます。
利点
技術的説明
EXシリーズは、最も硬いアスファルトやコンクリート、さらに石造や天然石に対応できるよう多用途性と耐久性を重視して設計されています。深さ制御オプションにより最大190 mmまでの精密なフライスが可能です。高トルクで低振動の設計は仕上がりを良くし、工具および施工機の摩耗を低減します。水噴射は粉じん抑制に寄与し、オプションの吸引ポートにより真空吸塵が可能です。道路補修、住宅配管の接続、汚染コンクリートの除去、トンネル改修、プラスター除去およびその他の改修／解体作業に適しています。
モデル — 主要仕様（要約表）
Model | Compatible rotation unit (KRM) | Cutting depth (A) | Cutting force at 350 bar | Cutting wheel diameter (C) | Cutting width (B) | Max. oil flow | Max. operating pressure | Number of picks | Pick box | Rated power | Recommended excavator weight | Recommended oil flow at 100 bar | Recommended rpm | Total weight
EX 20 | KRM20 | 0 – 70 mm (0 – 3 in) | 4 KN (900 lbf) | 360 mm (14 inch) | 200 mm (8 in) | 50 l/min (13 gal/min) | 310 bar | 42 Pcs | PH 14 Type | 22 kW (30 hp) | 1 – 3 t (0 – 5000 lb) | 40 l/min (11 gal/min) | 160 rpm | 165 kg (364 lbs)
EX 20 HD | KRM20 | 0 – 70 mm (0 – 3 in) | 6 KN (1300 lbf) | 360 mm (14 inch) | 200 mm (8 in) | 65 l/min (17 gal/min) | 310 bar (4500 psi) | 42 Pcs | PH 14 Type | 22 kW (30 hp) | 2 – 4 t (5000 – 10000 lb) | 50 l/min (13 gal/min) | 160 rpm | 182 kg (401 lbs)
EX 30 HD | KRM30 | 0 – 120 mm (0 – 5 in) | 15 KN (3400 lbf) | 525 mm (21 inch) | 300 mm (12 in) | 105 l/min (28 gal/min) | 380 bar (5510 psi) | 35 Pcs | PH 20 Type | 30 kW (40 hp) | 5 – 10 t (10000 – 20000 lb) | 80 l/min (21 gal/min) | 110 rpm | 420 kg (926 lbs)
EX 45 HD | KRM30 | 0 – 150 mm (0 – 6 in) | 30 KN (6700 lbf) | 580 mm (23 inch) | 450 mm (18 in) | 180 l/min (48 gal/min) | 380 bar (5510 psi) | 49 Pcs | PH 20 Type | 65 kW (85 hp) | 10 – 16 t (20000 – 35000 lb) | 155 l/min (41 gal/min) | 100 rpm | 730 kg (1609 lbs)
EX 60 HD | KRM30 | 0 – 190 mm (0 – 7 in) | 28 KN (6200 lbf) | 675 mm (27 inch) | 600 mm (24 in) | 200 l/min (53 gal/min) | 380 bar (5510 psi) | 69 Pcs | PH 20 Type | 80 kW (105 hp) | 15 – 23 t (35000 – 50000 lb) | 175 l/min (46 gal/min) | 105 rpm | 1230 kg (2712 lbs)
EX 70 HD | KRM30 | 0 – 190 mm (0 – 7 in) | 53 KN (11900 lbf) | 675 mm (27 inch) | 600 mm (24 in) | 280 l/min (74 gal/min) | 380 bar (5510 psi) | 69 Pcs | PH 20 Type | 80 kW (105 hp) | 18 – 25 t (40000 – 55000 lb) | 250 l/min (66 gal/min) | 80 rpm | 1230 kg (2712 lbs)
用途
特長 / 技術仕様
KEMROC EX パッチプレーナーは、アスファルト、コンクリート、レンガ、天然石などの表面を精密にフライスするためのアタッチメントです。機械式または油圧式の正確な深さ制御、改造可能な高トルク油圧モーター、低振動動作、統合水噴射およびオプションの吸塵接続を備えています。EX は水平・垂直・傾斜・天井面での作業が可能で、最大切削深さ190 mmまで対応し、切削面は滑らかで粒度の細かい切削物を得られます。
利点
- 耐摩耗性スライドを備えた剛性支持フレーム
- 改造可能な高トルク油圧モーター
- 低振動の堅牢なハウジング
- 正確な深さ制御（機械式または油圧式）
- 滑らかな切削エッジと細粒の切削物
- 粉じん対策の統合水噴射；吸塵用接続はオプション
技術的説明
EXシリーズは、最も硬いアスファルトやコンクリート、さらに石造や天然石に対応できるよう多用途性と耐久性を重視して設計されています。深さ制御オプションにより最大190 mmまでの精密なフライスが可能です。高トルクで低振動の設計は仕上がりを良くし、工具および施工機の摩耗を低減します。水噴射は粉じん抑制に寄与し、オプションの吸引ポートにより真空吸塵が可能です。道路補修、住宅配管の接続、汚染コンクリートの除去、トンネル改修、プラスター除去およびその他の改修／解体作業に適しています。
モデル — 主要仕様（要約表）
Model | Compatible rotation unit (KRM) | Cutting depth (A) | Cutting force at 350 bar | Cutting wheel diameter (C) | Cutting width (B) | Max. oil flow | Max. operating pressure | Number of picks | Pick box | Rated power | Recommended excavator weight | Recommended oil flow at 100 bar | Recommended rpm | Total weight
EX 20 | KRM20 | 0 – 70 mm (0 – 3 in) | 4 KN (900 lbf) | 360 mm (14 inch) | 200 mm (8 in) | 50 l/min (13 gal/min) | 310 bar | 42 Pcs | PH 14 Type | 22 kW (30 hp) | 1 – 3 t (0 – 5000 lb) | 40 l/min (11 gal/min) | 160 rpm | 165 kg (364 lbs)
EX 20 HD | KRM20 | 0 – 70 mm (0 – 3 in) | 6 KN (1300 lbf) | 360 mm (14 inch) | 200 mm (8 in) | 65 l/min (17 gal/min) | 310 bar (4500 psi) | 42 Pcs | PH 14 Type | 22 kW (30 hp) | 2 – 4 t (5000 – 10000 lb) | 50 l/min (13 gal/min) | 160 rpm | 182 kg (401 lbs)
EX 30 HD | KRM30 | 0 – 120 mm (0 – 5 in) | 15 KN (3400 lbf) | 525 mm (21 inch) | 300 mm (12 in) | 105 l/min (28 gal/min) | 380 bar (5510 psi) | 35 Pcs | PH 20 Type | 30 kW (40 hp) | 5 – 10 t (10000 – 20000 lb) | 80 l/min (21 gal/min) | 110 rpm | 420 kg (926 lbs)
EX 45 HD | KRM30 | 0 – 150 mm (0 – 6 in) | 30 KN (6700 lbf) | 580 mm (23 inch) | 450 mm (18 in) | 180 l/min (48 gal/min) | 380 bar (5510 psi) | 49 Pcs | PH 20 Type | 65 kW (85 hp) | 10 – 16 t (20000 – 35000 lb) | 155 l/min (41 gal/min) | 100 rpm | 730 kg (1609 lbs)
EX 60 HD | KRM30 | 0 – 190 mm (0 – 7 in) | 28 KN (6200 lbf) | 675 mm (27 inch) | 600 mm (24 in) | 200 l/min (53 gal/min) | 380 bar (5510 psi) | 69 Pcs | PH 20 Type | 80 kW (105 hp) | 15 – 23 t (35000 – 50000 lb) | 175 l/min (46 gal/min) | 105 rpm | 1230 kg (2712 lbs)
EX 70 HD | KRM30 | 0 – 190 mm (0 – 7 in) | 53 KN (11900 lbf) | 675 mm (27 inch) | 600 mm (24 in) | 280 l/min (74 gal/min) | 380 bar (5510 psi) | 69 Pcs | PH 20 Type | 80 kW (105 hp) | 18 – 25 t (40000 – 55000 lb) | 250 l/min (66 gal/min) | 80 rpm | 1230 kg (2712 lbs)
用途
- アスファルト面の補修（道路、車道）
- 汚染されたコンクリート面の除去
- 住宅や配管接続のためのアスファルトのフライス
- 壁のフライスおよびプラスター除去
- 天井面を含むトンネル改修
- 閘門の改修や類似インフラ工事
特長 / 技術仕様
- 最大フライス深さ：最大190 mm
- 深さ制御：精密な調整が可能な機械式または油圧式オプション
- 駆動：改造可能な高トルク油圧モーター
- 振動：低振動を実現する堅牢なハウジング設計
- 粉じん対策：統合水噴射およびオプションの吸塵接続
- 切削品質：滑らかな切削エッジと細粒の切削物で後加工を削減
- 取付：機種に応じた互換回転ユニット（KRM20 / KRM30）
- 材質：最硬質のアスファルト、コンクリート、レンガ、天然石等の表面用に設計
- 方向：水平、垂直、傾斜、天井面での作業が可能
- 採用可能なピックタイプおよびピックボックス構成はモデル毎に記載（PH 14 / PH 20 タイプ）
