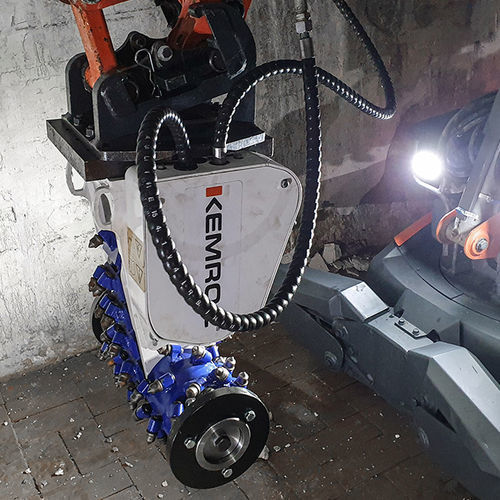

ロータリー油圧駆動システム KRX 30掘削リグ用
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ロータリー
- 応用
- 掘削リグ用
詳細
Product
Applications
Technical data
Installation and compatibility
Drawing / Illustration
寸法および取付け詳細については技術図面を参照してください。
Characteristics / Technical specifications
- Model: KRX 30
- Product family: KRX Powertool drives
- Function: 油圧ショベル用のフライスおよび掘削の複合ユニット
Applications
- 表面フライス、溝掘り、岩盤・混合地盤でのコアボーリング
- 小型ショベルによる道路補修、溝堀り、掘削作業に適合
Technical data
- 推奨ショベル重量: 5 – 8 t (10K – 20K lb)
- 定格出力: 30 kW (40 hp)
- 駆動ユニット長さ: 550 mm (22 in)
- 380 bar時のトルク: 4,400 Nm (3,300 lbf·ft)
- 最大アイドル油量: 110 l/min (29 gal/min)
- 最大作動圧力: 400 bar (5,800 psi)
- アタッチメント除く重量: 160 kg (353 lb)
- 標準六角接続: 80 mm (3 in)
- 標準穴配列: LB10
- 標準カッターヘッド長さ: 350 mm (14 in)
- 標準カッターヘッド直径: 370 mm (15 in)
- 380 bar時の切削力: 23.9 kN (5,400 lbf)
- 推奨アイドル回転数: 80 rpm
- 推奨アイドル油量: 50 – 70 l/min (13–18 gal/min)；代替仕様: 30 – 65 l/min (8–17 gal/min)
- フライスアタッチメント重量: 67 kg (149 lb)
- 総重量: 227 kg (502 lb)
- ピックボックス: PH 22 型；ピック数: 26 個
- 標準ピック: ラウンドシャフト 12/45/38/22 HC、ドラゴントゥース 22/46/38/22 HC
- 掘削範囲: 最小径 270 mm (11 in) — 最大径 600 mm (24 in)
- 最大掘削深さ: 最大径時 1,500 mm / 最小径時 2,500 mm
- 地盤の最大一軸圧縮強さ: 10 MPa (1,450 psi)
Installation and compatibility
- 取付インターフェース: LB10 穴配列および 80 mm 六角接続；キャリアアダプタの互換性を確認
- ショベルの油圧系が推奨流量と圧力を供給できることを確認
- 総重量（227 kg）に対するキャリアの揚重能力およびバラストを確認
Drawing / Illustration
寸法および取付け詳細については技術図面を参照してください。
Characteristics / Technical specifications
- Model: KRX 30 — 定格出力 30 kW、トルク 4,400 Nm (380 bar)
- 作動圧 400 bar まで、最大アイドル流量 110 l/min
- カッターヘッド: 350 mm × 370 mm；切削力 23.9 kN (380 bar)
- PH 22 ピックシステム、26 本のピック；標準ピックタイプあり
- 掘削: Ø 270–600 mm、深さ最大 2,500 mm（最小径時）
- 5–8 t のショベルに適合；ユニット総重量 227 kg
