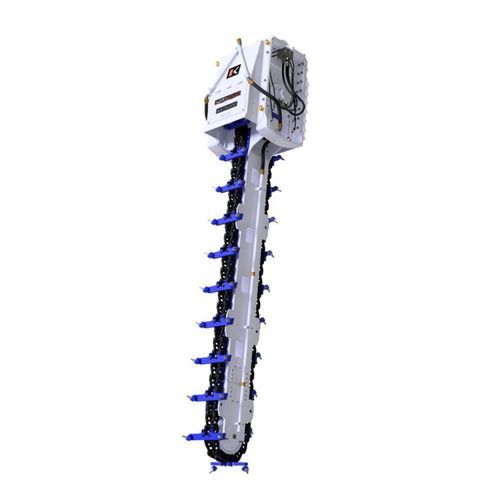

SMW土壌混合壁 KSI series

概要
KEMROC が駆動する KEMSOLID KSI シリーズの土壌混合アタッチメントは、現地改良（TSM：トレンチ土壌混合）用の機器です。既存土柱にセメント系バインダーを注入・混合し、深さ制御された連続的で均質な土壌セメント体を形成し、資材運搬と CO₂ 排出を低減します。

主な利点

• モデルにより 12–16 m まで延長可能な混合剣
• 標準的な油圧ショベルおよび掘削機に取付け可能
• タングステンカーバイド先端の工具配置で効率的な混合
• 重質地盤の混合に対応する高トルク駆動モータ
• 油圧によるチェーン張力調整を備えた堅牢な構造
• 都市部や敏感地での使用に適した低振動・低騒音
• 掘削や掘削土の搬出を不要とし、最下点で注入したバインダーを上方へ混合して連続的で不透水なプロファイルを形成
• 従来工法と比較して CO₂ 削減の可能性（約 40%）
• 良好な条件下で日産 >100 m 車線の高い生産性

トレンチ土壌混合の動作原理
混合装置は目標深度まで貫入します（最大 16 m 対応モデルあり）。最下点でバインダーを注入し、回転する混合チェーンがそれを上方へ均一に混ぜ込むことで、掘削や埋戻しを行わずに均質で耐水性のある土壌セメント層を生成します。

主な用途

• 基礎工事および特殊基礎（道路・鉄道・空港基盤、大荷重支持力向上）
• 配管・ケーブル敷設のためのトレンチ安定化
• 地下水止水、汚染土のバリアウォール、埋立地の封じ込め
• スリット壁の代替、都市部の制約下における土留め・支保壁

追加機能と運用上のポイント

• 精密な混合深度制御と正確な注入位置により全深度処理と均質な構造を確保
• 異なる地盤・プロジェクトに対応する複数の幅・深度構成
• 混合プロセスの推奨チェーン速度：約 2.0–2.5 m/s
• バインダーの迅速で安定した分配と再現性のある土壌セメント特性を目指した設計

仕様 / 技術データ

• シリーズ名：KSI series
• 最大混合深さ：モデルによる（KSI 7000 ≈7 m；KSI 12000 ≈12 m；KSI 16000 最大 16 m）
• 混合幅（典型）：KSI 7000 350–500 mm；KSI 12000 500–650 mm；KSI 16000 450–950 mm
• 最大地盤圧縮強さ：10 MPa
• 最大油量：KSI 7000 ≈410 l/min；KSI 12000 ≈740 l/min；KSI 16000 ≈980 l/min
• 推奨油量（運転時 @150 bar）：KSI 7000 ≈280–350 l/min；KSI 12000 ≈490–620 l/min；KSI 16000 ≈660–820 l/min
• 最大使用圧力：400 bar
• 定格出力：KSI 7000 ≈130 kW；KSI 12000 ≈220 kW；KSI 16000 ≈300 kW
• トルク（380 bar時）：KSI 7000 ≈24,200 Nm；KSI 12000 ≈54,400 Nm；KSI 16000 ≈72,600 Nm
• 推奨キャリア重量：KSI 7000 ≈35–55 t；KSI 12000 ≈80–120 t；KSI 16000 ≈120–200 t
• 推奨チェーン速度：≈2.0–2.5 m/s
• 標準工具例：DT 22/46/38/22（KSI 7000）；DT 22/90/70/30（KSI 12000 & 16000）
• 延長あたり重量 / 最大深度・幅での重量：KSI 7000 延長 ≈400 kg (1 m); 最大深度時重量 ≈4,900 kg; KSI 12000 延長 ≈800 kg (1 m); 重量 ≈13,500 kg; KSI 16000 延長 ≈1,900 kg (2 m); 重量 ≈21,000 kg
• 典型的生産量：>100 線形メートル/日（現場条件に依存）
