掘削機用ドラムカッター EK 110

概要

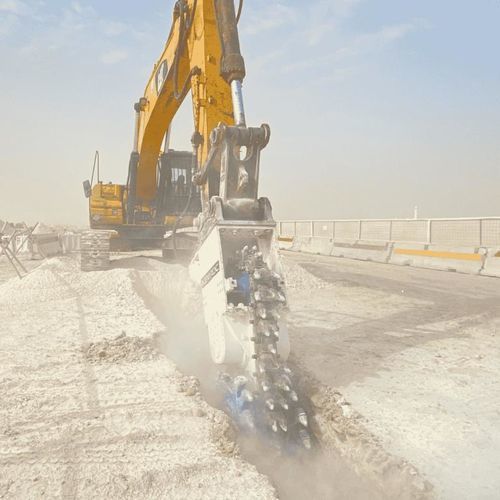

EK 110 掘削機用チェーンカッターは、土木工事向けの多目的チェーン切削アタッチメントで、25〜32 t クラスの掘削機を対象に設計されています。KEMROC のチェーン切削技術をベースに、EK 110 は 65 rpm の制御された連続切削を行い、土壌、鉄筋コンクリート、最大 80 MPa の岩石（UCS）に対応します。トレンチ掘削、選択掘削、プロファイリング、コンクリート改修用途に適しています。

主な利点

• 消費エネルギーを最大で 40% 削減
• 圧縮強度最大 80 MPa の材料に対応
• 騒音と振動を低減する設計
• 狭いトレンチで正確なプロファイルを実現

性能概要

• 対象掘削機重量クラス：25〜32 t
• 定格出力：110 kW
• 推奨回転速度：65 rpm
• 連続切削力：最大 49 kN
• 最大トルク：19,500 Nm（400 bar 時）
• 推奨油量：250 l/min、最大油量：300 l/min
• 最大作動圧力：400 bar
• 土壌、鉄筋コンクリート、最大 80 MPa（UCS）までの岩石に適合

用途

• ユーティリティ、パイプライン、ケーブル経路のインフラ用トレンチ掘削
• 基礎や補正のための選択掘削およびプロファイリング
• 掘削/発破が不適当な場合の軟〜中硬質材料の採石/採掘
• コンクリートの改修および構造物の制御切断
• 改造なしで稼働可能な水中・浸漬状態での切断作業

仕様（テクニカルスペック）

• 推奨掘削機重量：25 – 32 t（55,000 – 70,000 lb）
• 定格出力：110 kW（150 hp）
• カッタードラム長さ（A）：1970 mm（78 in）
• 切削幅（B）：600 | 700 | 800 mm（24 | 28 | 32 in）
• カッタードラム直径（C）：800 mm（31 in）
• 推奨回転数：65 rpm
• 推奨油量：250 l/min（66 gal/min）
• 最大油量：300 l/min（79 gal/min）
• 最大作動圧力：400 bar（5800 psi）
• 380 bar 時のトルク：19,500 Nm（14,400 lbf·ft）
• 380 bar 時の切削力：49 kN（10,950 lbf）
• 最大岩石圧縮強度：80 MPa（11,600 psi）
• 重量（バリアント）：2450 | 2510 | 2620 kg（5,402 | 5,534 | 5,776 lb）
• ピックボックス形式：PH 32 HD
• カッタードラムのピック数：28 | 40 | 48 個
• カッターチェーンのピック数：54 個
• 標準ピック：17/75/70/30 Q
• 標準穴パターン：LB30
• 互換回転ユニット（KRM）：KRM60
