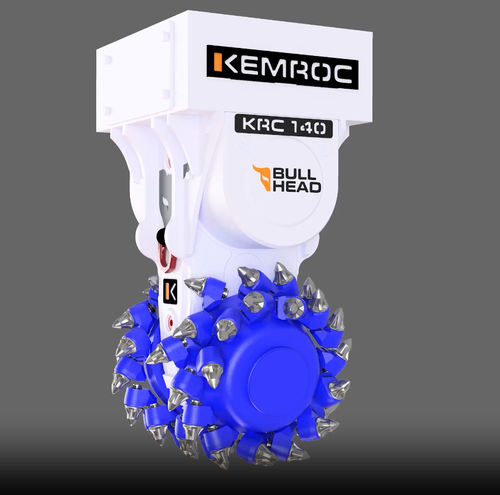

掘削機用ドラムカッター KRC 140回転
お気に入りに追加する
商品比較に追加する
特徴
- 応用
- 掘削機用
- 特性
- 回転
詳細
概要
KEMROCの特許取得済みBullheadカッター（KRCシリーズ）は、全周切削を実現する二重傾斜ドラム式のドラムカッターアタッチメントです。側方へのずれや中央の隙間を排除する設計により、ワンパスで狭く均一なトレンチ幅を確保します。KRCシリーズは強力なダブルモータ油圧システム、保護されたホース配管を備え、配管トレンチ、地盤安定化、最大30mまでの水中作業などの過酷な用途に対応します（改造不要）。
主な利点
要約説明
KRC Bullheadカッターは、2つの傾斜ドラムと傾斜した二重ドラムギアボックスを用いることで全周切削を実現します。これにより狭く均一なトレンチプロファイルが得られ、過掘りを防ぎます。ダブル油圧モータ配置は高トルクと高い切削力を提供し、KRCシリーズは岩石、コンクリート、硬質地盤用途や海中・湿地プロジェクトに適しています。設計により振動が低減され、キャリアマシンを保護しながら生産性を向上させ、仕上げ作業を削減します。
モデル比較（表）
Model | Average drum diameter (C) | Compatible rotation unit (KRM) | Cutter length (A) | Cutting force at 380 bar | Cutting width (B) | Max. oil flow | Max. operating pressure | Max. rock compressive strength | Number of picks | Pick box | Rated power | Recommended excavator weight | Recommended oil flow | Recommended rpm | Standard hole pattern | Standard pick | Torque at 380 bar | Weight
KRC 40 | 415 mm | KRM35 | 980 mm | 23 kN | 530 mm | 110 l/min | 400 bar | 30 MPa | 60 Pcs | PH 20 Type | 40 kW | 7 – 11 t | 80 l/min | 110 rpm | LB10 | 16/46/38/20 | 4800 Nm | 475 kg
KRC 60 | 545 mm | KRM40 | 1200 mm | 33 kN | 600 mm | 155 l/min | 400 bar | 50 MPa | 56 Pcs | PH 22 HD Type | 60 kW | 12 – 17 t | 115 l/min | 85 rpm | LB20 | 15/46/38/22 C | 9100 Nm | 850 kg
KRC 100 | 650 mm | KRM50 | 1390 mm | 48 kN | 810 mm | 230 l/min | 400 bar | 80 MPa | 52 Pcs | PH 32 HD Type | 100 kW | 18 – 30 t | 205 l/min | 70 rpm | LB30 | 17/75/70/30 Q | 15700 Nm | 1400 kg
KRC 110 | 650 mm | KRM50 | 1390 mm | 60 kN | 810 mm | 285 l/min | 400 bar | 80 MPa | 52 Pcs | PH 32 HD Type | 110 kW | 20 – 32 t | 255 l/min | 70 rpm | LB30 | 17/75/70/30 Q | 19400 Nm | 1400 kg
KRC 140 | 700 mm | KRM60 | 1520 mm | 69 kN | 880 mm | 300 l/min | 400 bar | 100 MPa | 52 Pcs | PH 32 HD Type | 140 kW | 25 – 40 t | 265 l/min | 75 rpm | LB40 | 17/75/70/30 Q | 24200 Nm | 2000 kg
KRC 150 | 700 mm | KRM60 | 1520 mm | 86 kN | 880 mm | 360 l/min | 400 bar | 100 MPa | 52 Pcs | PH 32 HD Type | 150 kW | 35 – 50 t | 330 l/min | 75 rpm | LB40 | 19/75/70/30 Q | 30200 Nm | 2000 kg
KRC 160 | 700 mm | KRM70 | 1520 mm | 93 kN | 880 mm | 360 l/min | 400 bar | 120 MPa | 52 Pcs | PH 32 HD Type | 160 kW | 35 – 55 t | 360 l/min | 75 rpm | LB40 | 19/75/70/30 Q | 32700 Nm | 2000 kg
KRC 220 | 925 mm | KRM80 | 1860 mm | 131 kN | 1200 mm | 610 l/min | 400 bar | 140 MPa | 68 Pcs | PH 38 HD Type | 220 kW | 50 – 70 t | 520 l/min | 50 rpm | LB40 | 25/80/80/38 C | 60500 Nm | 4300 kg
KRC 240 | 925 mm | KRM80 | 1860 mm | 141 kN | 1200 mm | 630 l/min | 400 bar | 140 MPa | 68 Pcs | PH 38 HD Type | 240 kW | 55 – 80 t | 560 l/min | 50 rpm | LB40 | 25/80/80/38 C | 65300 Nm | 4300 kg
用途・使用例
特徴 / 技術仕様
KEMROCの特許取得済みBullheadカッター（KRCシリーズ）は、全周切削を実現する二重傾斜ドラム式のドラムカッターアタッチメントです。側方へのずれや中央の隙間を排除する設計により、ワンパスで狭く均一なトレンチ幅を確保します。KRCシリーズは強力なダブルモータ油圧システム、保護されたホース配管を備え、配管トレンチ、地盤安定化、最大30mまでの水中作業などの過酷な用途に対応します（改造不要）。
主な利点
- 傾斜ギアボックスの特殊設計により極めて狭いトレンチ幅を実現
- 全周切削 — 側方移動なしで精確な切削
- 現場での信頼性を高める保護されたホース配管
- 高い切削力を発揮するダブルモータ設計の強力な油圧
- 地盤安定化や多様な地盤条件に適合
- 改造不要で最大30mの水中運転が可能
- 可動部が少ない低メンテナンス設計により稼働停止時間を最小化
要約説明
KRC Bullheadカッターは、2つの傾斜ドラムと傾斜した二重ドラムギアボックスを用いることで全周切削を実現します。これにより狭く均一なトレンチプロファイルが得られ、過掘りを防ぎます。ダブル油圧モータ配置は高トルクと高い切削力を提供し、KRCシリーズは岩石、コンクリート、硬質地盤用途や海中・湿地プロジェクトに適しています。設計により振動が低減され、キャリアマシンを保護しながら生産性を向上させ、仕上げ作業を削減します。
モデル比較（表）
Model | Average drum diameter (C) | Compatible rotation unit (KRM) | Cutter length (A) | Cutting force at 380 bar | Cutting width (B) | Max. oil flow | Max. operating pressure | Max. rock compressive strength | Number of picks | Pick box | Rated power | Recommended excavator weight | Recommended oil flow | Recommended rpm | Standard hole pattern | Standard pick | Torque at 380 bar | Weight
KRC 40 | 415 mm | KRM35 | 980 mm | 23 kN | 530 mm | 110 l/min | 400 bar | 30 MPa | 60 Pcs | PH 20 Type | 40 kW | 7 – 11 t | 80 l/min | 110 rpm | LB10 | 16/46/38/20 | 4800 Nm | 475 kg
KRC 60 | 545 mm | KRM40 | 1200 mm | 33 kN | 600 mm | 155 l/min | 400 bar | 50 MPa | 56 Pcs | PH 22 HD Type | 60 kW | 12 – 17 t | 115 l/min | 85 rpm | LB20 | 15/46/38/22 C | 9100 Nm | 850 kg
KRC 100 | 650 mm | KRM50 | 1390 mm | 48 kN | 810 mm | 230 l/min | 400 bar | 80 MPa | 52 Pcs | PH 32 HD Type | 100 kW | 18 – 30 t | 205 l/min | 70 rpm | LB30 | 17/75/70/30 Q | 15700 Nm | 1400 kg
KRC 110 | 650 mm | KRM50 | 1390 mm | 60 kN | 810 mm | 285 l/min | 400 bar | 80 MPa | 52 Pcs | PH 32 HD Type | 110 kW | 20 – 32 t | 255 l/min | 70 rpm | LB30 | 17/75/70/30 Q | 19400 Nm | 1400 kg
KRC 140 | 700 mm | KRM60 | 1520 mm | 69 kN | 880 mm | 300 l/min | 400 bar | 100 MPa | 52 Pcs | PH 32 HD Type | 140 kW | 25 – 40 t | 265 l/min | 75 rpm | LB40 | 17/75/70/30 Q | 24200 Nm | 2000 kg
KRC 150 | 700 mm | KRM60 | 1520 mm | 86 kN | 880 mm | 360 l/min | 400 bar | 100 MPa | 52 Pcs | PH 32 HD Type | 150 kW | 35 – 50 t | 330 l/min | 75 rpm | LB40 | 19/75/70/30 Q | 30200 Nm | 2000 kg
KRC 160 | 700 mm | KRM70 | 1520 mm | 93 kN | 880 mm | 360 l/min | 400 bar | 120 MPa | 52 Pcs | PH 32 HD Type | 160 kW | 35 – 55 t | 360 l/min | 75 rpm | LB40 | 19/75/70/30 Q | 32700 Nm | 2000 kg
KRC 220 | 925 mm | KRM80 | 1860 mm | 131 kN | 1200 mm | 610 l/min | 400 bar | 140 MPa | 68 Pcs | PH 38 HD Type | 220 kW | 50 – 70 t | 520 l/min | 50 rpm | LB40 | 25/80/80/38 C | 60500 Nm | 4300 kg
KRC 240 | 925 mm | KRM80 | 1860 mm | 141 kN | 1200 mm | 630 l/min | 400 bar | 140 MPa | 68 Pcs | PH 38 HD Type | 240 kW | 55 – 80 t | 560 l/min | 50 rpm | LB40 | 25/80/80/38 C | 65300 Nm | 4300 kg
用途・使用例
- トレンチ掘削および配管敷設 — 狭く、きれいで均一なトレンチプロファイル
- 水中および海底でのトレンチ掘削 — 改造不要で最大30mまで作業可能
- 地盤安定化および基礎工事
- 厳しい条件下での岩石・コンクリート切削
特徴 / 技術仕様
- 設計：全周カバーのための特許取得済み傾斜二重ドラム（V字型）ギアボックス
- 油圧：高トルクと安定した切削力を提供するダブルモータ設計
- 水中対応：改造不要で最大30mの水深で作業可能
- 保護されたホース配管により信頼性と耐用年数を向上
- メンテナンス：可動部が少なく整備手順が簡素化
- 標準のピックおよびピックボックスの種類はモデルにより異なる（例：PH 20、PH 22 HD、PH 32 HD、PH 38 HD）
- 作動圧力：最大400 bar（モデルにより異なる）
- 適合キャリア重量範囲：モデルにより7 t〜80 t
- 定格出力範囲：モデルにより約40 kW〜240 kW
- 典型的な用途：トレンチ掘削、配管工事、水中/海底トレンチ掘削、地盤安定化、重切削作業
