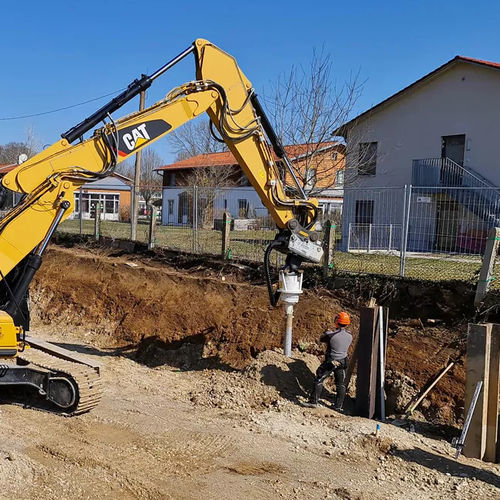

ロータリー油圧駆動システム EBA 2800

製品概要
EBA 2800は、岩盤および鉄筋コンクリートの溝掘り、プロファイリング、掘削作業向けに設計された油圧ショベル取り付け型の岩盤フレーズです。対応車両は20〜40 tの油圧ショベルで、出力駆動はH 80タイプで接続します。PH 22ピックボックスを備え、標準ピックセット（22/46/38/22 H）で供給されます。

技術データ

• 推奨油圧ショベル重量：20 – 40 t (45,000 – 90,000 lb)
• 定格出力：150 kW (約200 hp)
• カッター長さ（A）：500 mm (20 in)
• 切削幅（B）：990 mm (39 in)
• 推奨回転数：65 rpm
• 推奨油量：180 – 330 l/min (48 – 87 gal/min)
• 最大油量：360 l/min (95 gal/min)
• 最大作動圧力：400 bar (5800 psi)
• 380 bar時トルク：30,300 Nm (約22,350 lbf·ft)
• 380 bar時切削力：201.8 kN (約45,365 lbf)
• 重量：360 kg (795 lb)
• 出力駆動接続：H 80タイプ
• ピックボックス：PH 22タイプ
• 標準ピック：22/46/38/22 H
• 最大掘削直径：1500 mm (59 in)
• 最小掘削直径：200 mm (12 in)
• 最大掘削深度（最大直径時）：4000 mm (157 in)
• 最大掘削深度（最小直径時）：8000 mm (315 in)
• 最大岩石圧縮強度：50 MPa (約7300 psi)

用途

• 岩盤の溝掘りおよびチャネル切削
• 法面の仕上げ・プロファイリング
• トンネル切羽の準備および面取り
• 硬質地盤での基礎・配管工事の掘削
• 構造物近傍での制御された岩盤除去

適合性と取り付け

• 適合キャリア：20–40 t の油圧ショベル
• 油圧要件：推奨流量 180–330 l/min、最大流量 360 l/min、最大圧力 400 bar
• 出力接続：H 80タイプ；ピックボックス：PH 22タイプ
• 定格出力：150 kW；推奨運転回転数：約65 rpm
• 搭載時はキャリア側の仕様を確認し、メーカーの取付指示に従ってください

図面・画像
製品図面および画像はメーカーが製品ページにて提供しています。

仕様

• 型式：EBA 2800
• 推奨油圧ショベル重量：20–40 t
• 定格出力：150 kW
• カッター長さ：500 mm
• 切削幅：990 mm
• 推奨回転数：65 rpm
• 油圧流量（推奨）：180–330 l/min
• 油圧流量（最大）：360 l/min
• 作動圧力（最大）：400 bar
• トルク（380 bar）：30,300 Nm
• 切削力（380 bar）：201.8 kN
• 本体質量：360 kg
• 出力駆動：H 80タイプ
• ピックボックス：PH 22タイプ
• 標準ピックセット：22/46/38/22 H
• 掘削直径範囲：200–1500 mm
• 最大掘削深度（最大径）：4000 mm
• 最大掘削深度（最小径）：8000 mm
• 最大岩石圧縮強度：50 MPa
