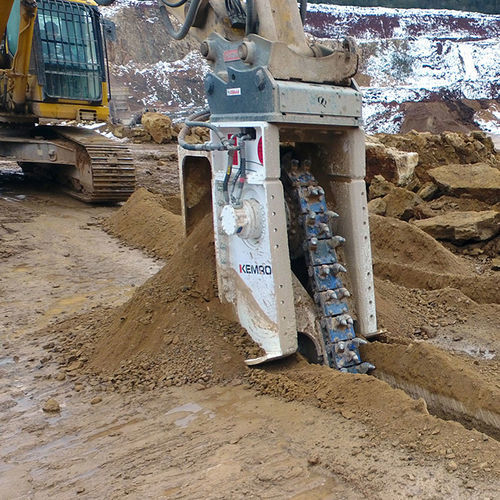

チェーントレンチャー KTR 120

クローラー式掘削機用土木工学用

製品概要
KEMROC KTR 120 は掘削機用の油圧式チェーンカッターアタッチメントで、岩石、コンクリートおよび他の硬質材料の切削に使用されます。推奨車体重量クラスのキャリアでの溝掘り、プロファイル切削、準備作業に適しています。取り付け前にキャリアの揚力性能と油圧供給を確認してください。

主な仕様

• 推奨掘削機重量：25 – 35 t (55,000 – 75,000 lb)
• 定格出力：120 kW (160 hp)
• 切削深さ（B）：1000 – 1800 mm (40 – 70 inch)
• 切削幅（A）：200 – 450 mm (8 – 17.5 in)
• 推奨チェーン速度：2.0 – 2.5 m/s (6.6 – 8.2 ft/s)
• 150 bar 時の推奨油量：300 l/min (80 gal/min)
• 最大油量：360 l/min (95 gal/min)
• 最大作動圧力：400 bar
• 380 bar におけるトルク：27,200 Nm (20,100 lbf·ft)
• 380 bar における切削力：94 kN (21,100 lbf)
• 最大岩石圧縮強度：60 MPa (8,700 psi)
• 最大深度・最大幅での重量：2,700 kg (5,950 lb)
• ピックボックス：PH 22 タイプ
• 標準ピック：12/45/38/22 HC
• 標準ボルトパターン：LB30
• 適合回転ユニット（KRM）：KRM60
• 推奨チェーンの遊び：180 mm (7.1 inch)

適合性と取り付け

• 適合回転ユニット：KRM60（キャリアの取付けと整合するか確認）
• ピックボックス：PH 22 タイプ；標準ピックセット 12/45/38/22 HC
• 標準ボルトパターン：LB30 — アダプタープレートと取付ボルトを確認
• 油圧要件：仕様に従った流量と圧力の供給が必要。推奨および最大流量を順守
• 運転前にキャリアのカウンターウェイトと揚力能力を確認

用途

• 岩石・コンクリートの溝掘りおよびチャネル切削
• 道路工事、パイプライン、ケーブル敷設のための溝準備
• 採石場でのプロファイリングおよび前処理
• 狭所での鉄筋コンクリートの解体

メンテナンスと安全

• チェーン、ピック、ピックボックスを定期点検し、摩耗したピックは指定品に交換
• 推奨の油量、圧力、チェーン速度内で運転し、早期摩耗を防止
• 作業者の訓練と切削作業時の保護具着用を徹底
• メーカーの保守スケジュールに従い、承認された交換部品を使用
