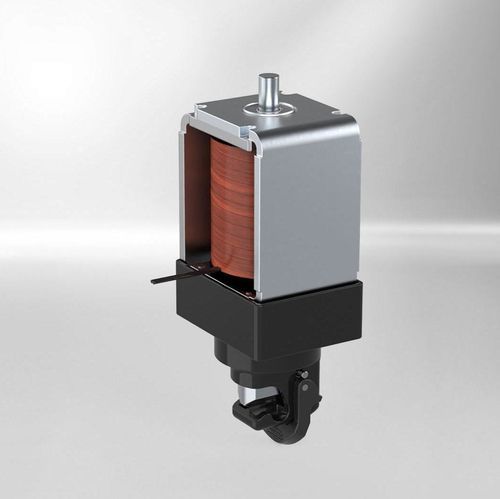

ピンチバルブ Power Pinch Valve

電気作動調整フロー制御

Kendrion の Power Pinch Valve は、電磁駆動のピンチバルブで、コンパクトな筐体において高い締付力を発揮し、シリコーンおよびより硬い PVC 管（外径 4～8 mm）を確実にクランプできます。

バージョン

• NO（無励磁で開）: 非通電時にバルブは開放。クランプはソレノイド動作で行われます。
• NC（無励磁で閉）: 非通電時にバルブは閉止。クランプはスプリングで保持されます。

主な利点

• 高い締付力（最大 42 N）により、PVC など硬めのチューブにも対応可能
• 精密な流量制御により、確実なディスペンスや調整が可能
• PVC およびシリコーンチューブに対応
• 媒体はバルブ内部と完全に分離（2 重シーリング）され、腐食性媒体にも対応可能
• デッドボリュームがなく、双方向の流れが可能
• 位置検出（オプション）により監視が可能
• 省スペース設計で狭い設置場所にも適合

用途

• デッドボリュームの無さが重要な In‑Vitro 診断（血液・尿の取り扱い）における精密ディスペンス
• 高い締付力とチューブ保護形状を活かした透析システムにおける血流制御
• 経済的な PVC チューブを用いた農業用灌漑システムの水・流体制御
• 経済的なチューブ材質を可能にしコスト削減を図る飲料充填ラインの流量制御

オプション機能

• 状態監視や流量検出のための電子センサーシステムを統合可能（安全性・監視性向上）

特長 / 技術仕様

• 寸法: 50 x 64 x 135 mm
• 機能: NO（無励磁で開）/ NC（無励磁で閉）選択可能
• 定格電圧: 24 V DC（その他は要相談）
• 消費電力 / 使用率: 18 W / 100% DC
• 締付力: 42 N
• 使用温度: 5 °C ～ 40 °C
• 使用圧力: 0 - 2 bar（チューブ特性に依存）
• チューブ適合: 外径 4 - 8 mm、厚さ 1 - 1.5 mm、PVC およびシリコーンチューブ対応
