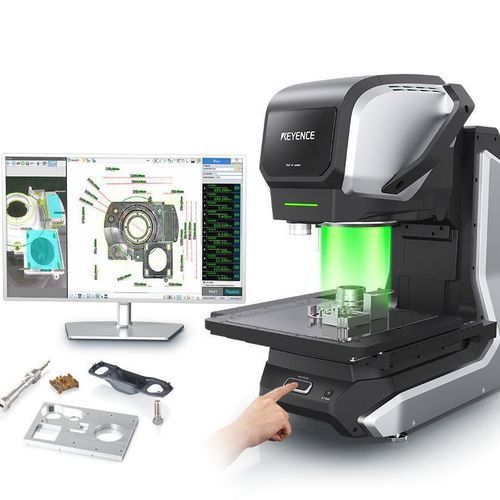

非接触式寸法制御システム IM-X1000

概要
IM-X1000 series は、置いて押すだけの即時寸法測定を提供するプラットフォームで、生産・品質管理向けに設計されています。測定レンジの拡張、光学・プローブ・多色レーザー・回転式などのマルチセンサー機能、およびセットアップ時間とオペレータの熟練度を低減する自動化プログラミングツールを備えています。

主な機能

• 置いて押すだけの即時測定ワークフローにより迅速な検査を実現
• マルチセンサー測定：高解像度光学イメージング、低圧タッチプローブ、多色レーザーによる高さ取得、回転検査
• 図面の自動取り込み：CAD に加え PDF、JPEG、スキャン/紙図面をサポートし、プログラムを自動生成
• Smart Assist：自動フォーカス・照明最適化によりプログラミングを簡素化し画像取得を向上
• 20 MP CMOS イメージセンサにより微細形状を高精度に検出
• 部品サイズや精度要件に合わせたモジュラー式ヘッドとステージの組合せ

ハイライト / 新機能

• 幅広ステージオプション：X 500 mm × Y 400 mm により大きな部品を一度に処理可能
• Z ストロークを最大 200 mm まで拡張し高さのある部品に対応
• 前世代比で測定範囲が大幅に拡大（約 3.3 倍）

図面の自動取り込みとプログラム作成
本システムは CAD やラスタ形式（PDF、JPEG、スキャン/紙図面）を取り込み、検査プログラムを自動生成します。重要寸法、基準値、許容差を選択すると、システムが検査プログラムを作成しセットアップ時間とオペレータ依存性を低減します。

計測方法とセンサ

• 20 MP CMOS カメラによる光学イメージングで高精細な 2D/2.5D 計測が可能
• タッチプローブ（低測定圧）による複雑形状の信頼性の高い 3D 点取得：プローブは垂直・水平方向および角度で移動可能
• 多色レーザーにより各種材料に対応した瞬時の高さ計測
• 回転測定機能により軸ベースの検査や円筒形状の測定が可能

モジュール性

• 交換可能なヘッド：広視野ヘッドおよび高精度ヘッドを用途に応じて選択
• ステージオプション：小 200 mm × 200 mm、中 300 mm × 300 mm、大 500 mm × 400 mm
• ヘッドとステージは精度・測定範囲要件に合わせて組合せ・構成可能

主な用途 / アプリケーション

• 小型精密部品の寸法検査（電子部品、加工済み形状）
• 拡張 X/Y ステージにより大きな機械部品を一度に測定
• レーザーやプローブを用いた異種材料の高さ測定
• 生産、品質保証、研究開発向けの自動検査プログラム作成

仕様（技術情報）

• Brand: KEYENCE
• Series / Commercial name: IM-X1000 series
• イメージセンサ：20 MP CMOS
• ステージサイズ（例）：小 200 mm × 200 mm、 中 300 mm × 300 mm、 大 500 mm × 400 mm
• Z 範囲（垂直移動）：最大 200 mm
• 測定方式：光学イメージング、タッチプローブ（低圧）、多色レーザー高さ測定、回転検査
• 図面の自動取り込み：CAD およびラスタ形式（PDF、JPEG、スキャン/紙図面）に対応
• ソフトウェア支援：Smart Assist（自動フォーカス＆照明最適化）、図面からの自動プログラム生成
• マルチセンサー機能：カメラ、プローブ、レーザー、回転ヘッドの組合せが構成可能
• 主な利点：セットアップの短縮、オペレータ専門知識の軽減、大型部品対応の広い測定範囲、高精度な 3D 測定
