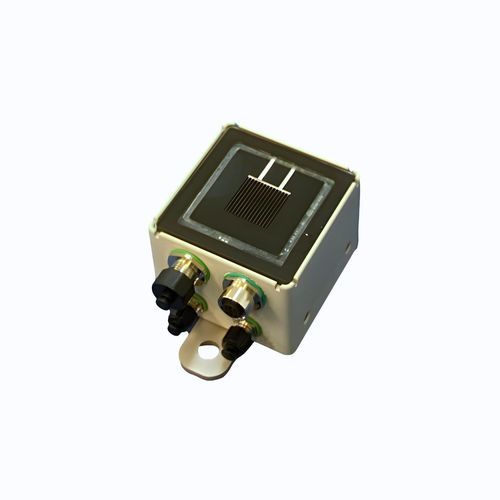

デジタル日射計 RC22M

RS-485Modbus RTU

概要
RC22M Reference Cell and Accessories システムは、商業用および産業用の太陽光発電アレイ向けに、放射照度、温度、風速を測定するコンパクトでモジュラーなソリューションです。主要部品番号 810323-01。Mars™ センサーと組み合わせて使用することで、汚れによる測定誤差を低減し、性能監視の精度を向上させます。

主な特長

• 放射照度、風速、温度を測定：放射照度範囲 0〜1500 W/m²、風速、モジュール裏面（BOM）温度、周囲温度を測定します。
• 広範囲で高精度：オートレンジ機能を備え、1000 W/m²（STC）および135 W/m²（BSTC）での較正により、高・低照度域で信頼できる測定が可能です。
• ガラス・トゥ・エッジ設計：ガラスが端まで覆う筐体により水切れが良く、汚れの蓄積を低減して長期的な測定の一貫性を向上させます。
• Modbus RTU 通信：RS485（Modbus RTU）デジタルインターフェースを搭載し、ユーザー設定可能なアドレスでSCADAやデータロガーへの統合が容易です。
• モジュラーで拡張可能：オプションの風速センサーや周囲/裏面温度用のRTDを追加可能です。
• 簡単な設置と設定：コンパクトで取り付けが容易。複数長さのオプションケーブル・コネクタを用意。設定と較正は専用ソフトウェアで行います。

技術仕様

• Product Number: 880105_A
• 測定範囲：0〜1500 W/m²
• 動作温度範囲：-40〜80 °C
• 入力電圧：10〜30 VDC
• 消費電流：風速センサーなし：typ. 6 mA；風速センサーあり：< 60 mA
• 通信プロトコル：RS485（Modbus RTU）、アドレスはユーザー設定可
• 防水等級：IP67
• 測定不確かさ：±2.0% @ 1000 W/m²
• 放射照度較正：±1.2% @ 1000 W/m²
• 寸法：65 x 65 x 48.0 mm (2.56 x 2.56 x 1.89 in)
