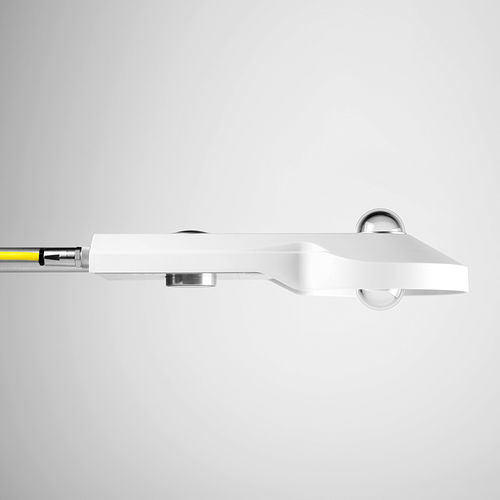

ネット放射計 CNR4

赤外線

CNR4ネット放射計は、入射する短波と長波の遠赤外線（FIR）放射と、表面から反射される短波と出射する長波放射のエネルギーバランスを測定します。CNR4純放射計は、日射計ペア（1つは上向き、もう1つは下向き）と日射計ペアで構成されています。CNR4の上部長波長検出器にはメニスカス・ドームがある。これにより、水滴が転がり落ちやすくなり、視野角が180°近くまで向上した。Pt-100とサーミスタの2つの温度センサーが、あらゆるデータロガーと互換性を持つように統合されている。温度センサーは、赤外線測定値を測定器の筐体温度に補正するための情報として使用されます。設計は非常に軽量で、長波と短波の両方の測定に対する熱影響を軽減するサンシールドを内蔵しています。マウンティングロッドはネジを外して持ち運ぶことができます。オプションのヒーター付き換気ユニットCNF4は、サンシールドの延長として設計されており、CNR4に新たに取り付けることも、後から取り付けることもできます。このユニットはコンパクトで、ドームと窓の上に効率的な空気の流れを提供し、露の形成を最小限に抑え、清掃の頻度を減らします。内蔵ヒーターは霜を溶かすのに使用できます。 技術特性 スペクトル精度 - 300 - 2800 nm (SW) 4.5 - 42 µm (LW) 温度依存性 - 4% 14 - +104 °F (-10 - +40 °C) 非直線性 - 1 応答時間 - 18 s 感度 - 5 - 20 µV/W/m² (1平方センチメートルあたり) 動作温度範囲 1 -40 - +176 °F (-40 - +80 °C) 出力 - アナログ 4 x セパレート・アップ/ダウンおよびLW/SW
