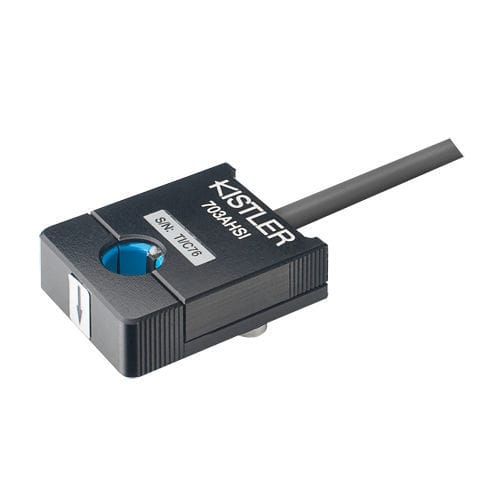

トロイダル電流センサー M703AHSI

DCAC

AC/DC電流および電流パルスセンサー 線径2.7～3.0mmに対応 電源電圧5 ... 10.5 VDC (M703A); 9 ... 20 VDC (M703B) M703A...型電流・電流パルスセンサは、直流・交流電流および電流パルスの測定に使用します。 電流パルスセンサはホール測定原理に基づいており、電線のアンペア数を間接的に測定することができます。その利点は以下の通りです：測定信号は活線から電気的に絶縁されており、その電流が測定されます。 さらに、ライブワイヤを分割する必要はありません。ライブワイヤーの変動は、ワイヤー周辺の磁場の変動を生み出します。トロイダルコアを備えたホールセンサーは磁界の変動を検出し、電流に比例した出力電圧を供給します。供給電圧の質は直線的に感度に影響し、したがって測定範囲に影響します。
