加工監視システム 5867B1001

測定用エレクトロニクス産業用アナログ出力

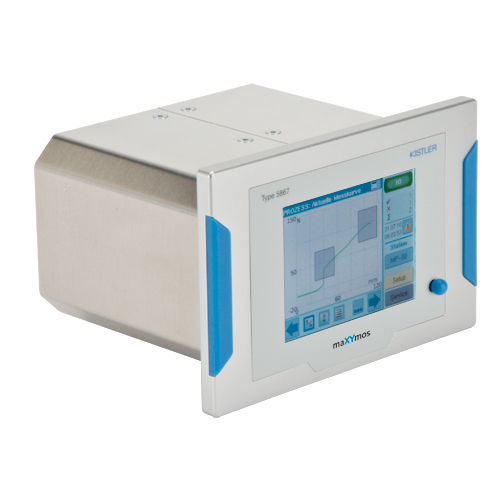

デジタルパネルメータ maXYmos BLは、相関関係のある２つの測定値をX-Y線図で波形表示すると共に、その波形に基づく製造工程の監視を行うユニットです。また、センサ信号を時系列で波形表示し、その波形に基づく監視を行うこともできます 適用例： • ボールベアリングの圧入工程の監視 • かしめやリベットによる締結工程の監視 • コネクタの挿入力および引抜き力の検査 • タクタイルスイッチやロータリースイッチの検査、　など 圧入工程の監視を行う場合は、一般的に、リニア変位センサおよび力センサを用いて、変位と圧入力の関係を求めます。また、ロータリースイッチなどの検査を行う場合は、回転角センサおよびトルクセンサを用いて、回転角とトルクの関係を求めます。デジタルパネルメータ maXYmos BLのXチャンネル（X軸用）の入力は、ポテンショ式センサおよびDC電圧（±10 V）を出力するセンサに対応しています。また、Yチャンネル（Y軸用）の入力は、ご購入時に型式を選択していただくことにより、圧電式センサまたは歪ゲージ式センサの何れかに対応します。デジタルパネルメータmaXYmos BLは、入力されたセンサ信号を記録、波形表示すると共に、その波形に基づく製造工程の良否判定の監視を行います。様々な工程から成る生産ラインにおいて、個々の工程毎にデジタルパネルメータ maXYmos BLを用いた良否判定の監視を行うことにより、不良品を次の工程へ送ることが防止でき、生産の効率化および品質の維持が図れます。
