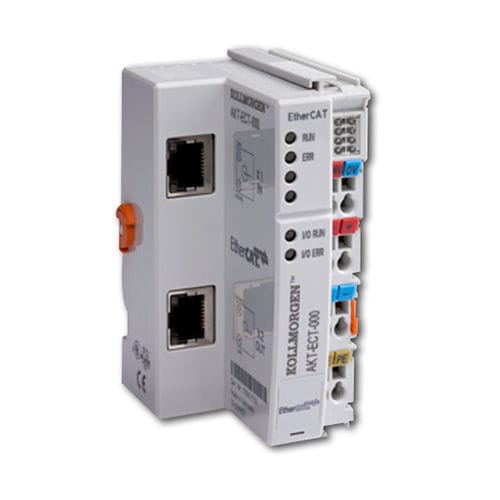

バス結合器 AKT2G-ECT-000-000

電子イーサネットEtherCAT

EtherCATカプラは、リアルタイムイーサネットシステムであるEtherCATとモジュール式で拡張可能な電子ターミナルブロックを接続します。1ユニットは、バスカプラ、ターミナルセット、エンドターミナル1個で構成されます。 バスカプラは接続されたバスターミナルを認識し、EtherCATプロセスイメージに自動的に割り当てます。バスカプラは上部のイーサネットインターフェースを介してネットワークに接続されます。下側のRJ 45ソケットは同じストランド内の他のEtherCATデバイスを接続するために使用します。 EtherCATネットワークにおいて、EtherCATカプラはイーサネット信号転送セクション (100BASE-TX) のどこにでも設置できます。 EtherCAT (Ethernet Control Automation Technology) は産業オートメーション向けのイーサネットソリューションであり、卓越した性能と特にシンプルな取り扱いが特徴です。EtherCATはイーサネットのスター型トポロジーをシンプルなライン構造に置き換えることを可能にします。オプションとして、EtherCATはさらにイーサネットデバイスを統合するためにスイッチを使用した「クラシック」な方法で配線することもできます。マスタは特別なプラグインカードを必要とせず、既存のイーサネットコントローラ上に非常にシンプルなインターフェースで実装できます。このため、EtherCATは中小規模の制御アプリケーションにも適しており、分散I/Oの新しい応用分野を開拓することができます。 EtherCATには保護等級IP 20の独立したI/OシステムとしてEtherCATターミナルがあります。フィールドバス信号がバスカプラ内のフィールドバス非依存ターミナルバスに実装されるバスターミナルとは対照的に、EtherCATプロトコルは個々のターミナルまで完全に保持されます。
