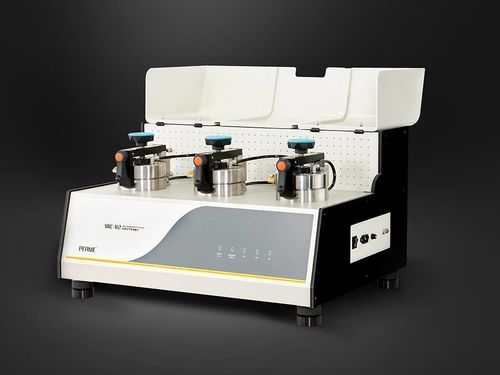

浸透性試験機 VAC-V2

ガス浸過性透過率酸素透過率

概要
VAC-V2は差圧法に基づき、プラスチックフィルム、複合フィルム、高遮断性材料、シート、アルミニウム箔などのガス透過率および溶解係数、拡散係数、透過係数の測定に適用されます。

製品特性

• 試料のガス透過率、溶解係数、拡散係数、透過係数を1回の操作で取得可能
• 同等または異なる最大3試料を個別にテストし、独立した結果を得られる
• 広範囲かつ高精度の温湿度制御により、多様な試験条件に対応
• 比例モードと標準モードの2種類の試験モードを搭載
• 高透過性材料向けに試験レンジの拡張が可能
• データフィッティング機能により、極端条件下や任意温度でも信頼できる結果を取得可能
• 有毒、可燃性、爆発性ガスの試験に対応可能（カスタマイズが必要）
• コンピュータ制御で試験プロセスを自動化
• 迅速較正用リファレンスフィルムにより精度の高い普遍的なデータを保証
• 標準RS232ポートを装備しデータ転送が容易
• Lystem™ラボデータシェアリングシステムに対応し、試験結果・レポートを一元管理可能

試験原理
予め調整した試料をガス拡散セルに取付け、二つのチャンバー間に密閉バリアを形成します。まず低圧チャンバーを排気し、その後セル全体を真空にします。高圧側チャンバーに試験ガスを導入し一定の圧力差を生成すると、ガスは試料を透過して低圧側に到達します。低圧側の圧力変化を監視することで、ガス透過率およびその他のバリア特性を算出します。

試験基準
ISO 15105-1, ISO 2556, GB/T 1038-2000, ASTM D1434, JIS K7126-1, YBB 00082003

適用分野

• 基本用途 — フィルム類: プラスチックフィルム、複合フィルム、紙-プラスチック複合フィルム、共押出フィルム、アルミ蒸着フィルム、アルミ箔、アルミ箔複合フィルム等
• 基本用途 — シート類: エンジニアリングプラスチック、ゴム、建材（例: PP、PVC、PVDC）
• 拡張用途 — 多種ガス: O2、CO2、N2、空気、Heの透過率測定
• 拡張用途 — 可燃性/爆発性ガス: 可燃性・爆発性ガスの透過性試験（カスタマイズの可能性あり）
• 拡張用途 — 生分解性フィルム: デンプン系生分解性袋等
• 拡張用途 — 航空宇宙材料: 飛行船用ガスバッグのヘリウム透過性試験等
• 拡張用途 — 紙・紙器: タバコ用アルミ箔紙、テトラパック用シート、即席麺用紙容器、使い捨て紙コップ等
• 拡張用途 — 塗膜、ガラス繊維布・紙、化粧品用軟管材料、ゴムシート: 被覆材、繊維、化粧品チューブ、ゴムシート等の基材試験

構成

• 標準構成: 本体、恒温制御装置、専用ソフトウェア、ラウンドサンプルカッター、真空グリース、高速定量濾紙、輸入真空ポンプ
• オプション部品: サンプルカッター替刃、真空グリース、真空ポンプオイル、高速定量濾紙
• 注意: 1) ガス供給ポートはΦ6 mm PUチューブ；2) ガス供給及び蒸留水はユーザー側で用意

技術仕様

• 試験範囲（標準）: 0.05 ～ 50,000 cm3/m2·24h·0.1MPa
• 試験範囲（拡張）: 少なくとも 500,000 cm3/m2·24h·0.1MPa
• サンプル数: 3（独立した試験結果）
• 真空分解能: 0.1 Pa
• 試験チャンバー真空度: <20 Pa
• 温度範囲: 5°C ～ 95°C
• 温度精度: ±0.1°C（標準）
• 湿度範囲: 0%RH、5%RH ～ 90%RH（15°C ～ 40°Cの条件下で自動加湿機能をカスタマイズ可能）
• 湿度精度: ±1%RH
• サンプルサイズ: Φ97 mm
• 試験面積: 38.48 cm2
• 試験ガス: O2、N2、CO2（ガスは別売）
• 試験圧力: 10 kPa ～ 200 kPa
• ガス供給圧力: 0.4 MPa ～ 0.6 MPa
• ポートサイズ: Φ6 mm PUチューブ
• 外形寸法: 760 mm (L) × 575 mm (W) × 450 mm (H)
• 電源: 220 VAC 50 Hz / 120 VAC 60 Hz
• 重量: 88 kg
