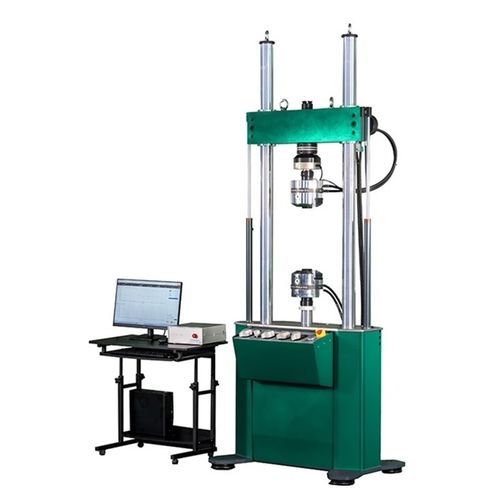

動的試験機 PWS series

圧縮伸長圧力

用途: PWS電気油圧サーボ動静的万能試験機は、ホスト、定圧サーボポンプステーション、動的コントローラー、コンピューターとソフトウェア、配管システムなどで構成されています。さまざまな材料、構造部品、アセンブリの動的性能、疲労、および静的機械性能試験に適しています。引張、圧縮、動的低サイクル疲労、プログラム疲労、破壊力学、静的定変形、定荷重制御、およびさまざまな機械性能試験を実行できます。適切なアクセサリーを使用することで、疲労亀裂の進展を行い、実際の作業条件をシミュレートし、高温および低温での機械性能試験を実行できます。PWSシリーズは、航空宇宙、航空、輸送、冶金、科学研究機関、大学での動的試験に最適です。 特徴: - 試験機は単軸軸方向負荷機で、下向きに設置されたアクチュエータを備えています。 - 油圧フィクスチャを装備しており、標準材料試験片に対して引張、圧縮、疲労、およびその他の試験を実行できます。 - 包括的な安全アラームシステムを備えており、試験中の無人操作を可能にします。 - ソフトウェア保護: 荷重と変位の上限および下限保護を設定できます。超過した場合、ホストが停止して安全を確保します。 - ハードウェア保護: モーターフェーズロス、モーター過電流、油温インターロック、フィルタブロック、緊急停止。保護がトリガーされた場合、システムはアラームを発したり自動的にシャットダウンしたりします。 仕様: - 最大静的試験力: ±50 / 100 / 200 / 300kN - 最大動的試験力: ±50 / 100 / 200 / 300kN - 試験力測定範囲: 2-100%FS - 荷重静的測定精度: ≤±0.5% 表示値 - 荷重動的測定精度: ≤±1.0% 表示値 - アクチュエータ変位ストローク: ±75mm (カスタマイズ可能) - 変位測定精度: ±0.5%FS - 試験周波数範囲: 0.01-60Hz - 同軸度: 5%以下 - 柱間スペース: 500mm (カスタマイズ可能) - 垂直試験スペース: 1000mm (カスタマイズ可能) - 主な試験波形: 正弦波、三角波、方形波、のこぎり波、半正弦波、半三角波など。 この機械には主に以下が含まれます: 主ユニット、制御ユニット、動的クランプ、コンピューター、プリンター、圧縮プレート、ソフトウェア。 制御パネル: 制御およびコンピュータソフトウェアシステム: - マルチチャネル閉ループのコア制御モジュールをサポートします。 - 3つのセンサー（力、変位、変形）を備えた信号調整ユニット。 - 実験ソフトウェアは直感的で非常に読みやすいです。ソフトウェアは編集および分析可能です。 サーボコントローラー: - 複数の閉ループを持つ制御モジュールをサポートします。 - 3つのセンサー（力、変位、変形）を備えた信号調整ユニット。 - 二次サーボバルブ駆動ユニット。 - 制御モジュール: 閉ループ制御機能、完全デジタル閉ループ制御のための信号を収集し、閉ループ制御周波数は10kHzです。 - サーボバルブ駆動ユニット: ノズルサーボバルブを制御します。 - 波形ジェネレーターの周波数範囲: 0.001-100Hz、周波数分解能: 0.001Hz。 - 制御波形: 正弦、三角、方形、のこぎり、半正弦、半三角、ランダム、および外部入力波形。 - 制御方法: 力、変位、変形の閉ループ制御、モード間のスムーズな切り替え。 - センサーのキャリブレーションおよびリセット機能。 - 完全な油圧ステーションの監視: 油温、圧力などを監視します。 油圧動的クランプ: 動的クランプは高圧油を使用してサンプルを押し、堅固にクランプします。丸棒、平材料などに適しています。クランプ後、全範囲の荷重引張および圧縮試験に耐えることができます。接続方法は簡単に交換できるようにカスタマイズ可能です。 センタリングリングアセンブリ: 機器の同軸度を微調整するために構成されています。粗調整後、同軸計器と検出システムを備えており、ガイドと調整を行い、同軸度≤5%の要件を満たします。 サーボ油圧ステーション: - 集中ポンプステーションから供給される油。油圧油は配管を介してサーボアクチュエータに導かれ、その後、オイルディストリビューターと高圧ホースを介して接続されます。 - サーボ油圧ステーション: 精度3μm、温度範囲: 室温〜55°C; 電源3P〜380V、50Hz; 振動低減装置を備えたオイルポンプモーターグループで振動と騒音を低減します。 - フィルタシステム: 3段階のフィルタリング、最高精度3μ、オイルフィルタブロックアラーム付き。 - サーボオイルタンク: 完全密閉、温度測定、空気フィルタリング、油位表示、過温度、低液位、フィルタブロック、圧力などのアラーム/シャットダウン保護。 - タッチスクリーンオイルソースコントローラーはシステムパラメータ（油温、圧力、液位など）を表示します。 空冷水冷却器（オプション）: 油圧ステーションの油温を冷却するために使用されます。コンプレッサーはアクティブな冷却を提供し、出口水温を制御可能で、優れた冷却効果を発揮します。 - 最大静的試験力: ±50 / 100 / 200 / 300kN - 最大動的試験力: ±50 / 100 / 200 / 300kN - 試験力測定範囲: 2-100%FS - 荷重静的測定精度: ≤±0.5% 表示値 - 荷重動的測定精度: ≤±1.0% 表示値 - アクチュエータ変位ストローク: ±75mm (カスタマイズ可能) - 変位測定精度: ±0.5%FS - 試験周波数範囲: 0.01-60Hz - 同軸度: 5%以下 - 柱間スペース: 500mm (カスタマイズ可能) - 垂直試験スペース: 1000mm (カスタマイズ可能) - 主な試験波形: 正弦波、三角波、方形波、のこぎり波、半正弦波、半三角波など。
