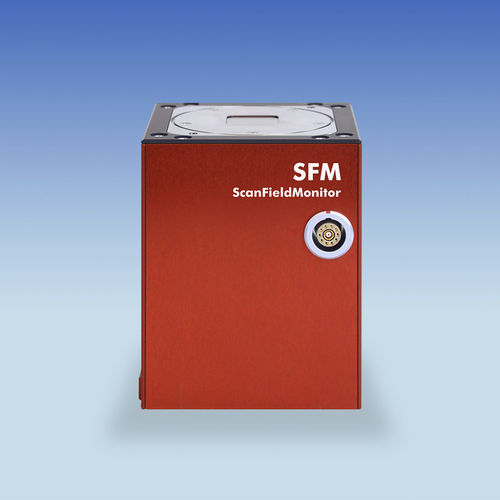

長さ測定装置 SFM

位置3Dレーザー

PRIMES ScanFieldMonitor (SFM)は、3秒以内に製造パラメータのすべてを把握します。ハンディタイプのScanFieldMonitorは、積層造形プロセスに特化した革新的な測定原理を採用し、小型ガラス構造とコンパクト設計により、レーザビーム診断とプロセス最適化に最適です。 特殊な測定構造を持つガラス片が、PRIMES ScanFieldMonitor (SFM)の革新性を際立たせています。フォトダイオードは、この構造上でレーザービームをスキャンしながら散乱光を捕らえ、この情報を高速レーザービーム特性評価に使用します。測定面上のビーム幅がわかるだけでなく、ビームの経路、位置、長さを再構築し、その移動速度を決定することができます。 ピンクッション歪み、重なり合う走査野の合体、レーザーの活性化・非活性化の遅れなどの複雑な関係は、特別な測定スキームを用いて解析することができる。これは、レーザーをスキャンユニットと同期させるために使用することができます。Z軸に沿って移動する3Dマシン構築プラットフォームを使用することで、苛性を測定し、平面の均等性を決定することが可能になります。ScanFieldMonitorは小型なので、作業エリアのどこにでも設置できます。 ScanFieldMonitorは、面の均一性、ピンクッション歪み、焦点移動、位置精度、マーキング速度など、スキャナー特有の測定タスクの要求に応えます。この装置は、構造化ガラスプレート上で散乱されたレーザー光を検出することにより動作するため、光パワーに依存しません。
