パワー測定装置 CPM

直径位置濃度

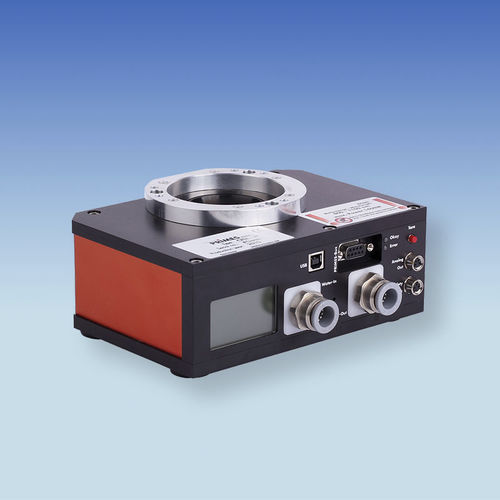

PRIMES CompactPowerMonitor (CPM)シリーズは、そのコンパクトな設計と扱いやすさ、使いやすさで大きな反響を呼んでいます。バージョンにより、0.1kWから20kWまでのレーザ出力を測定できます。これは主にレーザービームの絶対出力と最大出力密度によって決まります。CPMの様々なバージョンは、主に吸収体のサイズと必要な冷却水の流量が異なります。装置の接続、操作、取り扱いはいずれも同じです。 CompactPowerMonitorは、キャリブレーションに応じて、固体レーザー（YAG）またはCO2レーザーの波長範囲で連続波レーザー光源の生のビームパワーを測定します。 CPM F-1 (1 kW) CPM F-1は、CPM F-10 CompactPowerMonitorをベースにした100Wから1.4kWまでの熱量計です。非常に狭いレーザー加工セルでも使用できるよう、大幅に小型化されています。 CPM F-10 (10 kW) CPM F-10は、大型フラットアブソーバーとその軽量さ、そして極めて低い後方反射が特徴です。熱量測定原理により、ビーム径やアブソーバー上のストライク位置に依存しない高精度測定が可能です。 CPM F-20 (20 kW) その「兄貴分」は、重量も最適化されています。135mmの開口部により、焦点面のはるか後方や、望遠鏡の後方など非常に大きなビーム径の測定が可能です。 CPM C-9 CPM C-9は、円錐形の反射鏡と円筒形の吸収体を備えています。許容強度は最大10kW/cm2です。
