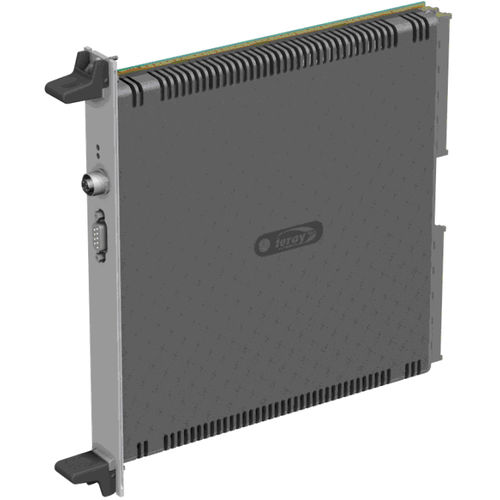

デジタル入出モジュール BRIO series

CANopenイーサネットCAN

EN 50155準拠の入出力モジュールは、中央コンピュータとともに、完全な列車制御（TCMS）アーキテクチャを構築することを可能にします。これらの取得および制御モジュールは、汎用プラットフォームである「Basic Remote」をベースにしています。入出力モジュール（BRIO 汎用BRIOは、EN 50126、EN 50128、EN 50129のSIL0レベルに適合しています。このシリーズは、特定のモジュールによって補完されています。 -BRIO SIL2 : SIL2入力/出力モジュール -BRIO SSPC：ソリッドステートパワーコントローラー -BRIO CEE : エネルギー交換コントローラー セントラルユニット -プロセッサー：STM32 32ビット/200Mhz -オペレーティングシステムフリーRTOS -I/OコプロセッサーFPGA Xilinx -メモリSDRAM 8Mo、NAND、Crypto. 実装 -アルミニウム製品、複合材料による保護カバー付き -寸法:幅×高さ×奥行き＝30×262×265mm -取り付け方法 : -6U×6HPラックマウント -サイドサポートによるリモートスタンドアロン・マウント -リアパネルでの入出力および電源の配線: -DIN41612 F48オスクラス1コネクタ×2個 -前面パネルでの配線ネットワーク -イーサネットM12コードDメス -シリアルリンク : Subd 9点 電源 -フルレンジ電源 24Vdc～110Vdc -極性反転、低電圧に対する保護機能 -消費電力:<20W コンフィギュラブルモジュール -BRIOはコンフィギュラブルリモートモジュールとして使用可能 -データマッピングは固定 -SubD RS232に接続された識別キーが認識されると、中央データベースから動作パラメータのダウンロードを開始することが可能 -Webサービスによる操作とメンテナンス
