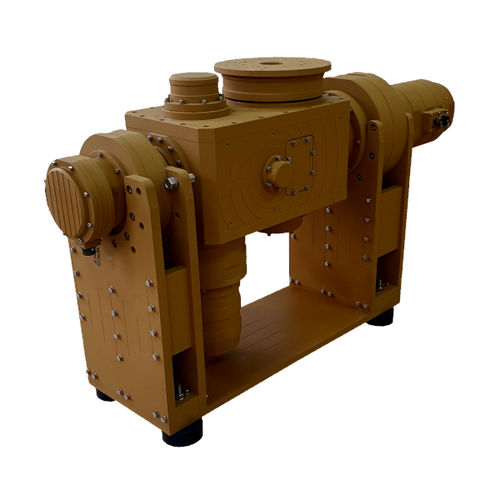

電動式ポジショナー AZL100 series

電気機械式電磁式回転式

概要 方位角/仰角ポジショナを考える場合、当社のAZL100シリーズがその一例となります。主にアンテナポジショナとして使用されますが、センサーの位置決め、ファクトリーオートメーション、研究開発用途など、他の位置決め目的にも適しています。これらのシリーズは堅牢で、屋外の条件下で継続的に動作させることができます。AZL100シリーズは、風による動的な負荷に加え、ペイロードによる静的な力にも耐えることができます。 AZL100シリーズは、主にAZ/ELタイプの方位角・仰角2軸ポジショナで、重く広いアンテナを回転させることが可能です。このシリーズは、モデルによって828Nm/6.8deg/sec、414Nm/13.5deg/secのトルクで安定した動作が可能である。つまり、質量400kgまたは200kgのアンバランス型ペイロード（トップマウント、質量中心が方位回転テーブルの上面にあると仮定）を昇降軸の周りに回転させることができるのです。なお、この速度データは、当社のトルク・速度特性をご理解いただくために、「負荷がかかった状態」でご提供しています。 AZL100シリーズは、±0.02°の位置決め精度と繰り返し精度を有しています。また、動作温度、保存温度、湿度、雨、氷結などのミリタリーグレードの規格MIL-STD-810Fに準拠しています。 用途 アンテナ/電気光学センサーの位置決め トラッキング 科学・研究開発用途 無響室 アンテナ測定 主な特徴 最大トルク800Nm、速度6.8deg/sec. 高い角度位置決め精度 広い動作温度範囲 MIL-STD-810F規格に準拠 クローズドループ制御 位置決め制御ソフトウェア
